光通信測試測量?jī)x光學鏡片分析
在現代光通信網絡的建設和維護中，各類光纖檢測與測量?jī)x器是保障網絡性能與可靠性的基石。這些儀器的核心功能，無論是觀察光纖端面的微觀缺陷，還是精確量化光信號的功率、損耗與反射，都離不開其內部精密的光學鏡片與元件系統。下面我們將系統性分析其關鍵光學鏡片的設計原理、在光路中的作用及核心性能參數，為大家做一個簡單的認識參考！

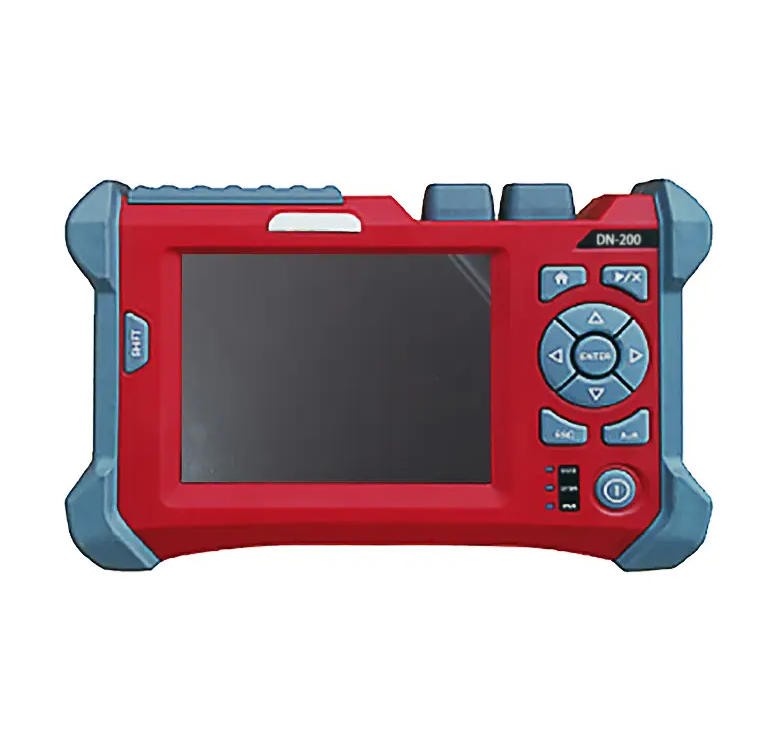

（光通信綜合測試儀-圖源網絡，侵刪）
一、 觀察與檢查類儀器：光學成像系統
這類儀器用于光纖連接器端面的視覺檢查，核心任務是實現高分辨率、高對比度的顯微成像。
1. 光纖端面檢測儀
其光學系統本質是一個專業的視頻顯微鏡，工作于可見光波段（400-700nm）。
核心鏡片：無限遠校正顯微物鏡
應用與光路角色：作為成像系統的第一級，直接對準光纖端面。它接收從端面散射的可見光，并將其轉換為平行光（無限遠像）。其性能直接決定最終圖像質量。

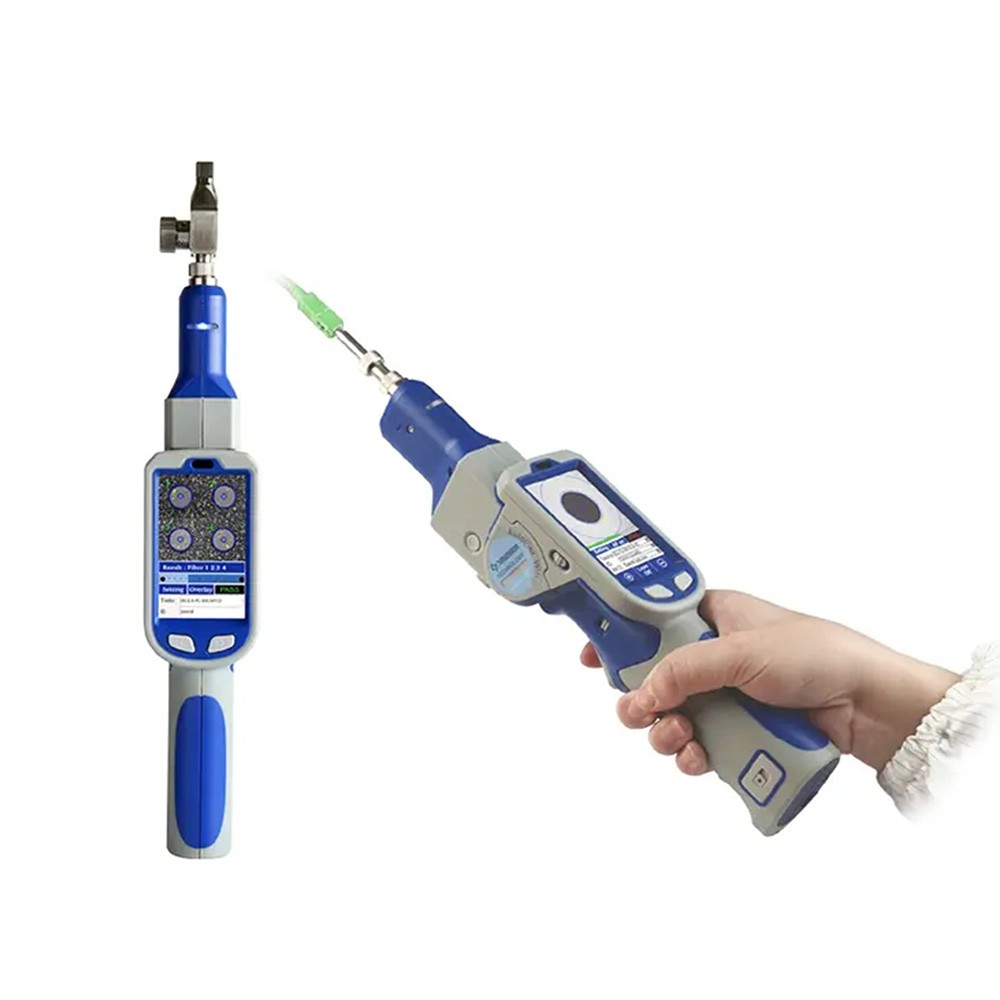

（光纖端面檢測儀-圖源網絡，侵刪）
鏡片深度分析：通常采用復消色差設計，組合使用多片由螢石玻璃或特種低色散玻璃制成的透鏡，以徹底校正色差和球差，確保在不同波長（顏色）照明下成像清晰、無色邊。其數值孔徑?jīng)Q定了分辨率極限，而工作距離則決定了能否檢測帶物理接觸（PC）面的連接器。
照明系統鏡片
應用與光路角色：采用斜射照明光路（如30度角）來凸顯端面劃痕與凹坑的立體感。
鏡片深度分析：柯勒照明系統是標準配置，包含聚光鏡和視場光闌，確保光纖端面被均勻、無雜散光地照亮。勻光片（漫射器）通常為微結構光學元件，用于將LED的點光源轉化為面光源。

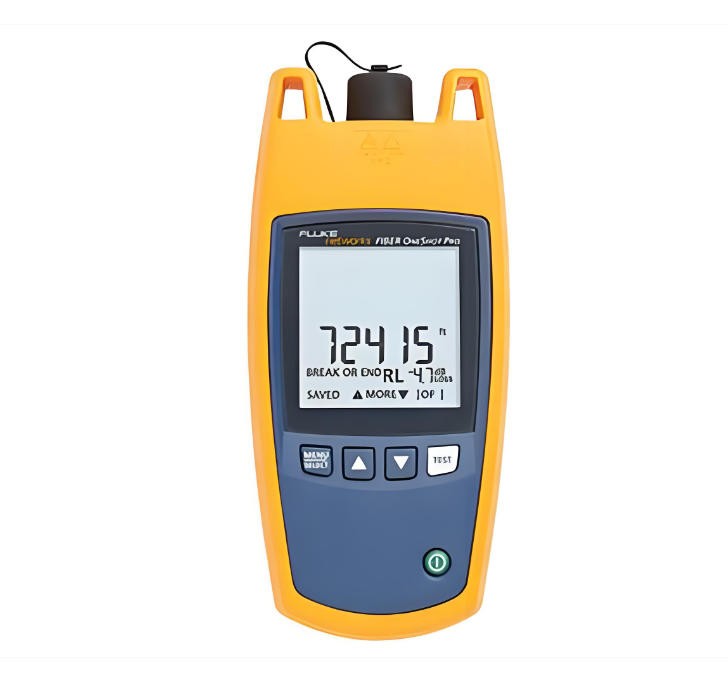

（可視故障定位儀-圖源網絡，侵刪）
2. 可視故障定位儀
其光學系統核心是將可見激光高效注入光纖，用于故障點查找。
核心鏡片：非球面準直/聚焦透鏡
應用與光路角色：緊貼紅色（650nm）或綠色（520nm）激光二極管，將其發出的強發散橢圓光斑，快速整形為準直光束或直接聚焦到光纖纖芯。
鏡片深度分析：普遍采用單片非球面塑料透鏡，通過非球面曲率精確校正球差，以最低成本和最小體積實現高質量的耦合效率。表面鍍有對應激光波長的增透膜。
（非球面透鏡）
二、 測試與測量類儀器：光信號處理系統
這類儀器用于光的精確量化，其光學系統圍繞特定波長（1310nm， 1550nm， C/L波段）的信號產生、路由、分析和探測進行設計。
光時域反射儀
OTDR的光路精密復雜，其核心挑戰在于分離納瓦級的后向散射光與千瓦級的發射脈沖。核心無源器件：光纖定向耦合器
應用與光路角色：作為系統的“交通樞紐”，以熔融拉錐或平面波導工藝制成。它將>99%的發射脈沖導向測試光纖，同時將萬分之一以下的背向散射信號高效分離至接收通道。雖非傳統鏡片，但屬于集成光波導元件。

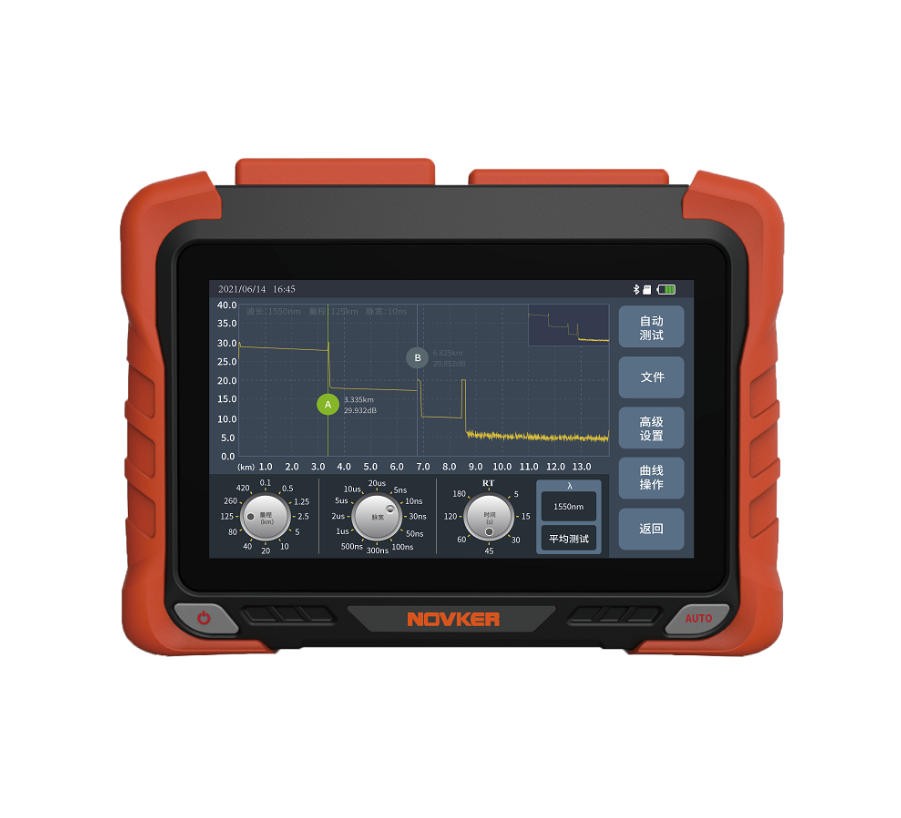

（光時域反射儀-圖源網絡，侵刪）
接收端核心鏡片：可調諧法布里-珀羅濾波器
應用與光路角色：在DWDM測試場景中，用于從包含多個信道的復合返回光中，精確選出單一信道波長進行OTDR分析。
鏡片深度分析：其核心是一對極高平行度、鍍有超高反射率介質膜的鏡片構成諧振腔。通過壓電陶瓷精確調節腔長，實現中心波長的連續掃描。這對介質膜鏡要求反射率>99.9%，且表面平整度達λ/100級別，是典型的超精密光學加工件。

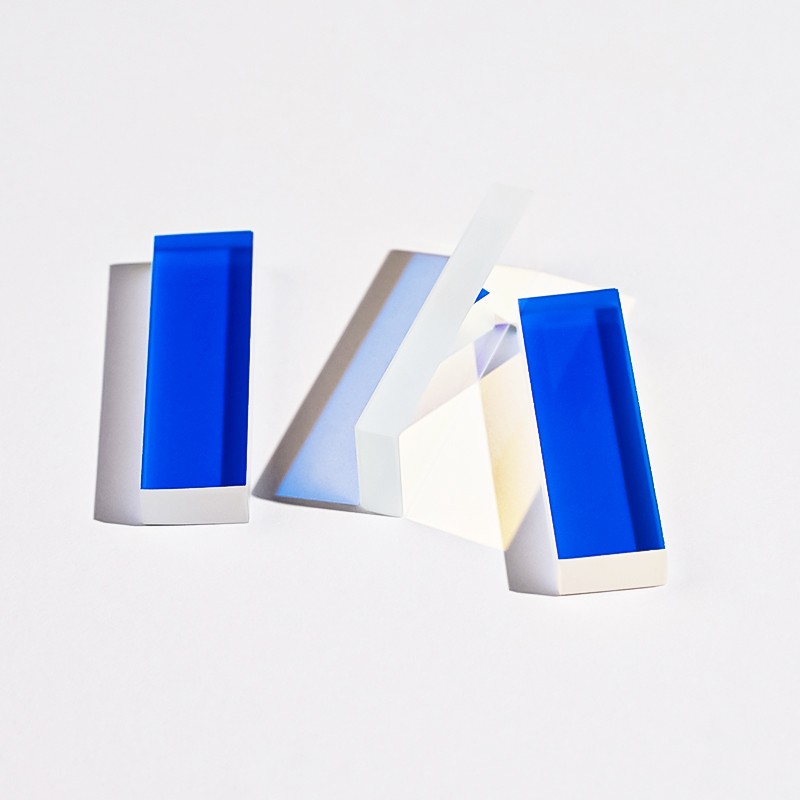

（介質反射鏡）
核心元件：光隔離器
應用與光路角色：串聯在脈沖激光器之后，確保任何反射光無法返回激光器，保護光源并提高測量穩定性。
鏡片深度分析：由偏振片、法拉第旋光器和分析器組成。核心是釔鐵石榴石晶體，在外加永磁場下產生非互易的45°偏振旋轉。所有光學表面均鍍有偏振相關損耗極低的增透膜。

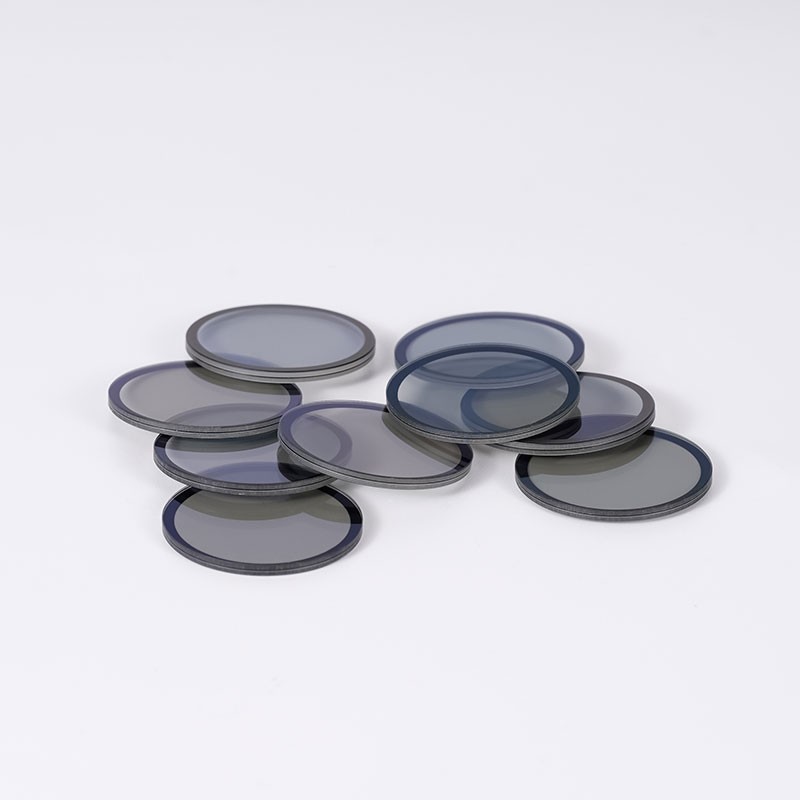

（偏振鏡）
2. 光源與光功率計
這是光功率測量的基準工具。
光源輸出端鏡片
應用與光路角色：將激光二極管發出的光高效耦合到單模光纖中。
（光功率計-圖源網絡，侵刪）
鏡片深度分析：常采用自聚焦透鏡。這是一種折射率徑向漸變的圓柱形光學鏡片，光線在其內部沿正弦路徑傳播，能實現優異的聚焦和準直效果，且易于與光纖直接對接。
光功率計探頭鏡片
應用與光路角色：確保不同角度入射的光能均勻照射在大面積探測器上，實現準確的功率測量。
鏡片深度分析：使用積分球或漫射片作為光均勻化元件。積分球內部涂有高漫反射率的硫酸鋇或聚四氟乙烯涂層，是光路均勻化的黃金標準。漫射片則為具有微米級表面或體散射結構的光學玻璃。

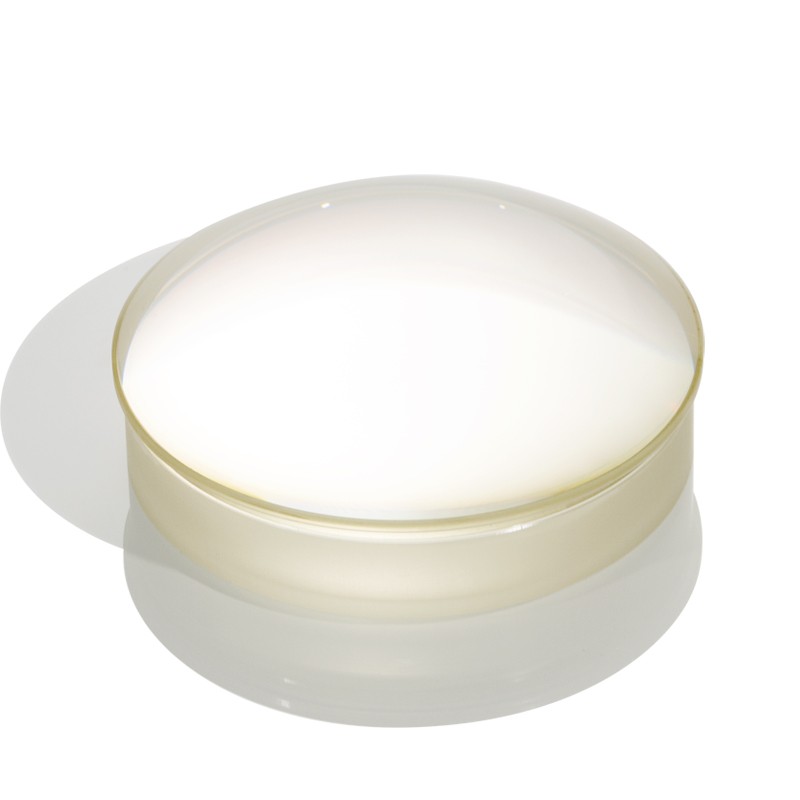

（凸透鏡）
3. 光譜分析儀
用于分析光信號的波長與功率分布。
核心分光元件
應用與光路角色：將入射光在空間上按波長分開。
（分光鏡）
鏡片深度分析：
衍射光柵：主流為全息凹面光柵，它同時具備色散和聚焦功能，減少了系統中的鏡片數量，提高了穩定性?？叹€密度決定了分辨率。
傅里葉變換干涉儀：核心是動鏡掃描邁克爾遜干涉儀，其關鍵鏡片是分束器，通常是在氟化鈣或石英基底上鍍制的特殊介質膜，要求在寬波長范圍內具有精確的50/50分光比和極低的光程差。
三、 關鍵校準配件：漸變條形衰減片
應用：用于光功率計、光源的校準，以及接收機靈敏度測試。
鏡片深度分析：本質是一片漸變中性密度濾光片。在光學玻璃基底上，通過精密離子束濺射工藝，鍍制一層厚度連續變化的金屬合金（如鉻鎳）或金屬-介質復合膜。膜層厚度與位置呈函數關系，從而實現衰減值（dB）的線性漸變。其鍍膜工藝決定了其在1260-1620nm寬波段內的衰減平坦度和波長相關性，是計量級精度的保證。

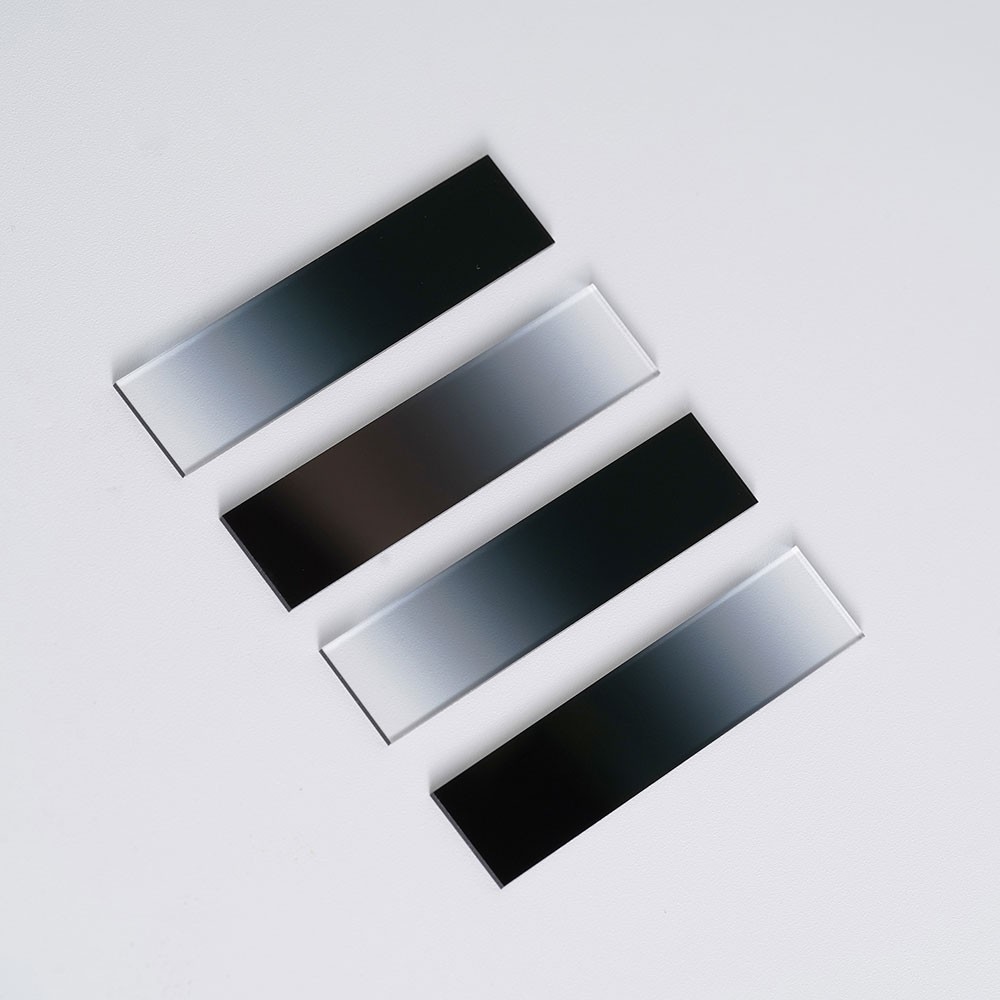

（條形漸變中性密度衰減片）
四、 系統集成與未來演進：從分立鏡片到“光子引擎”
通過上述分析可見，光通信測試儀器的性能，本質上是由一系列承擔著不同物理功能的核心光學鏡片與元件共同決定的。然而，現代高端儀器的發展趨勢，并非簡單地將這些分立元件進行物理堆疊，而是朝著 “集成化” 與 “智能化” 的光子引擎方向發展。
集成光學芯片的應用：在光譜分析、相干檢測等前沿領域，傳統的分立透鏡、反射鏡、濾波器正被平面光波電路或硅光芯片所取代。這些芯片將復雜的光路蝕刻在一塊玻璃或硅基板上，通過微型波導來引導和控制光信號。其優勢在于尺寸極小、穩定性極高、抗振動，并且適合大規模生產，代表了下一代儀器核心光學模塊的發展方向。
智能化校準與補償：隨著可編程光學元件（如液晶空間光調制器、可調光衰減器陣列）和高速數字信號處理技術的成熟，儀器內部的光路系統正變得“聰明”。例如，系統可以實時感知光源波長漂移或耦合效率變化，并通過電信號動態調整相應光學元件的參數（如濾波器通帶、衰減值）進行補償，從而在變化的環境下保持最高的測量精度，這超越了傳統固定鏡片的靜態能力。
光通信測試測量?jī)x器的演進史，是一部其內部光學鏡片與元件不斷精進、創新與集成的歷史。從保障基礎成像質量的復消色差顯微物鏡，到實現納米級波長選擇的超精密介質膜法布里-珀羅標準具；從保護激光器的磁光法拉第旋光器，到作為計量基準的漸變鍍膜衰減片——每一類鏡片都以其獨特的物理特性，解決了光信號處理中的一個核心難題。
理解這些具體鏡片的工作原理、設計挑戰與性能邊界，對于儀器研發者、高級使用者乃至質量控制人員都具有重要意義：
對研發者而言，這是突破現有儀器性能極限（如更高動態范圍、更寬波長覆蓋、更快測試速度）的基石。
對使用者而言，這是深入理解儀器測量原理、正確解讀復雜數據（如理解OTDR盲區與分辨率的關系）并預判其局限性的關鍵。
對維護者而言，這是進行精準故障診斷（如判斷是探測器損壞還是光學濾波器失諧）的核心知識。
展望未來，隨著光通信技術向更高速率、更復雜調制和更寬頻譜發展，對測試儀器的要求將愈加嚴苛。這必將推動其核心光學系統向更高度的集成化、更靈活的軟件定義和更強大的智能化方向持續演進。然而，萬變不離其宗，任何先進的光學系統，其底層物理依然建立在本文所探討的這些基礎鏡片與元件原理之上。掌握這些原理，便是掌握了理解未來更復雜測試技術的鑰匙。
