金屬線柵偏振片應用原理簡析

當一束自然光試圖穿越一片布滿平行金屬線的微觀柵欄時，一場無聲的篩選便開始了。這些寬度僅有人類頭發絲千分之一的金屬線，憑借其精確排列，能夠強制混亂的光波“排隊”——只允許特定方向的振動通過，其余則被攔截或轉向。這便是金屬線柵偏振片，一種通過納米級結構對光施行精準控制的現代光學奇跡。

（圖源網絡，侵刪）

核心定義：光的矢量篩選器

從物理本質上說，金屬線柵偏振片是一種基于亞波長周期性結構的光學元件。它在基底上制備出一系列間距小于光波長的平行金屬納米線，其核心功能是依據光的橫波特性與矢量方向，實現對其偏振態的強制性選擇。

這背后的篩選機制，源于電磁波與金屬中自由電子的相互作用。當入射光的電場振動方向平行于金屬線時，電場會高效地驅動電子沿導線方向振蕩。這種集體振蕩（表面等離子體激元）會強烈地吸收或反射光能，宛如一道不可逾越的聲學屏障。反之，若電場方向垂直于金屬線，電子被限制在納米線徑向上，難以形成有效響應，光波便能幾乎無損耗地穿過，如同聲音穿過柵欄的縫隙。

微觀物理：結構與光的博弈

金屬線柵的偏振能力，是多個物理效應協同作用的結果：

波導截止效應：對于平行于導線的電場分量，亞波長的金屬線間隙可視為高度截止的波導，該模式的光無法有效傳播。

有效介質理論：在垂直偏振光看來，周期排列的納米線陣列等效于一層均勻的、具有特定折射率的薄膜，因而能夠透射。

散射與干涉：被金屬線散射的光波之間會發生破壞性干涉，進一步削弱非透射偏振分量的強度，提升了選擇純度。

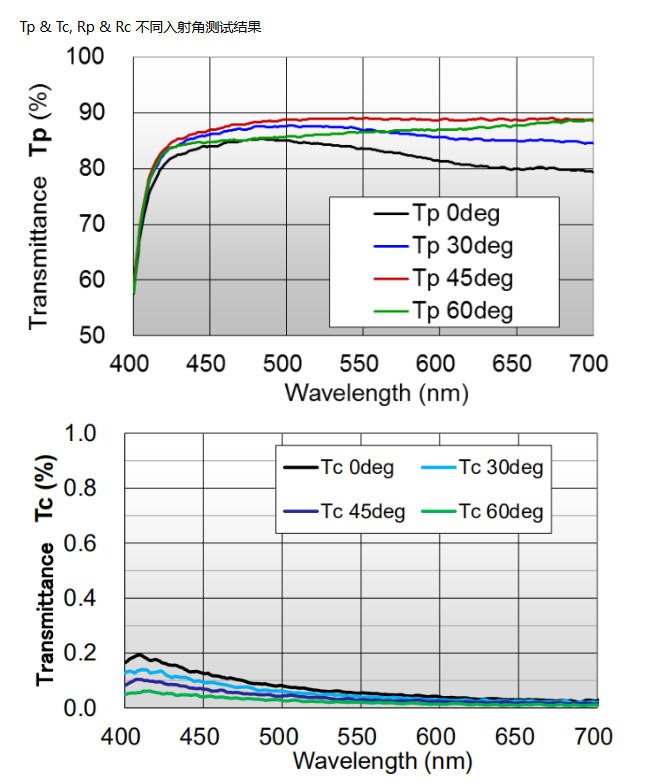

圖片是典型數據，僅供參考

制造藝術：在納米尺度雕刻光

現代制造技術讓這種精妙結構得以實現，其核心流程堪稱微納加工的精粹：

基底與材料：常選用熔融石英或光學玻璃，其上通過原子層沉積或磁控濺射鍍上數十納米的鋁或金層。

圖形化：關鍵步驟是使用電子束光刻或極紫外干涉光刻，在金屬層上“刻畫”出周期精準（如150納米）、線條筆直的掩模圖形。

干法刻蝕：通過反應離子刻蝕等工藝，將未被保護的區域精確去除，形成高深寬比的獨立金屬線。整個過程需要在超凈環境中進行，以控制缺陷。

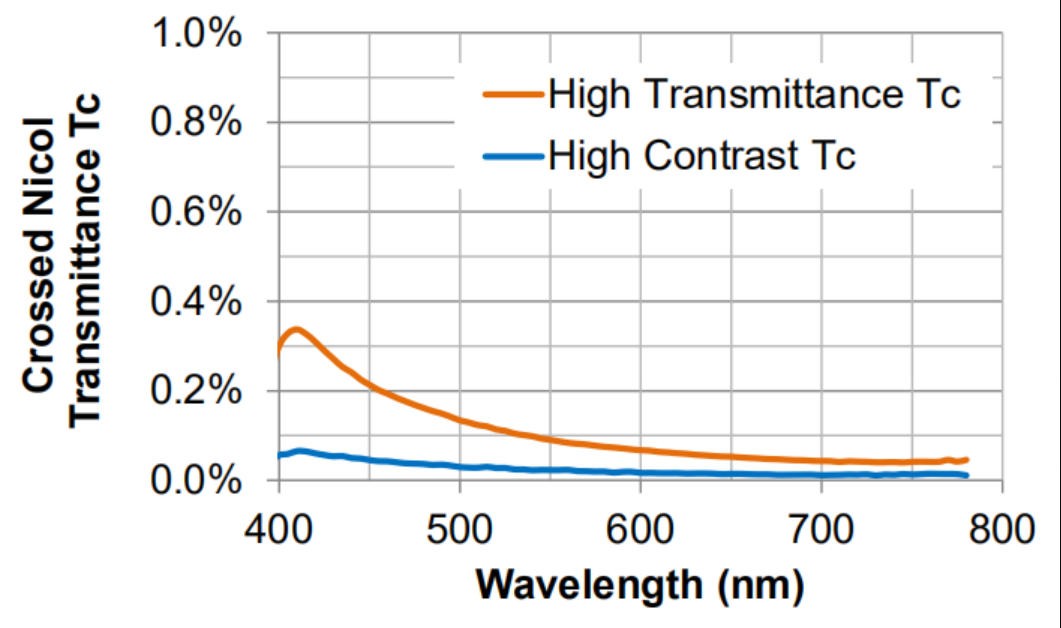

圖片是典型數據，僅供參考

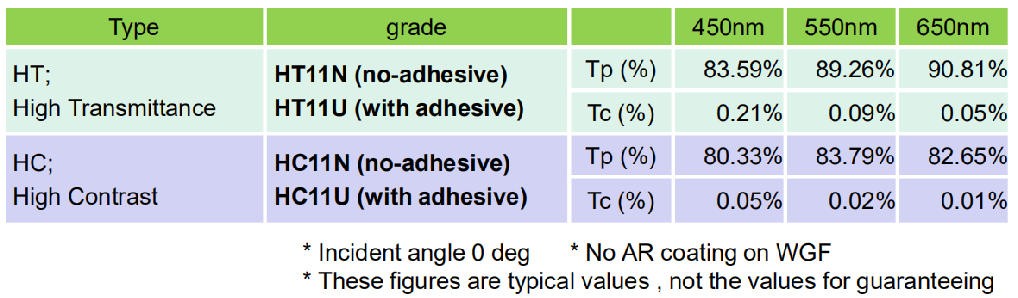

性能衡量：數字中的卓越

一塊優質金屬線柵偏振片的性能，通過幾個關鍵指標展現：

消光比：透射的兩個正交偏振光強度之比，頂級產品在目標波長可達10,000:1（理想實驗室），意味著“放行”的光比“攔截”的光強一萬倍。

透射率：對目標偏振態，在可見光區通常超過85%，且伴隨極低的相位畸變。

光譜帶寬：通過優化設計，可覆蓋從紫外（200nm）到中紅外（>10μm）的極寬范圍，遠超基于雙折射晶體的傳統偏振器件。

功率閾值：金屬的穩定性使其可承受kW/cm2量級的高功率激光，這是有機偏振片無法企及的。

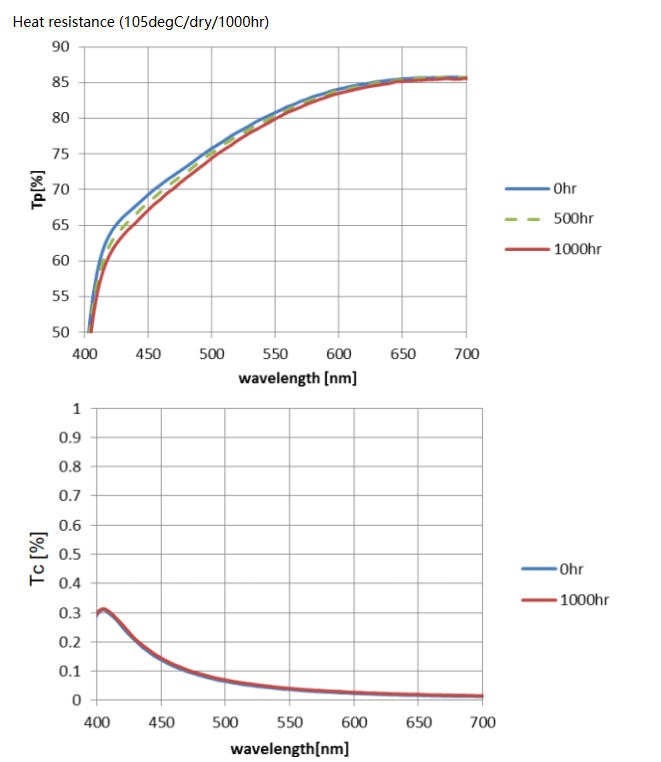

圖片是典型數據，僅供參考

縱橫應用：從實驗室到日常生活

憑借其堅固、耐候和優異的偏振特性，金屬線柵偏振片已滲透眾多尖端領域：

空間探測：搭載于衛星傳感器前，有效抑制大氣背景輻射噪聲，提升對地觀測或深空探測的清晰度。

激光系統：在高能激光器中作為偏振隔離器，保護前端光學元件免受反射光損傷。

量子信息：用于制備和測量光子的特定偏振態，是量子密鑰分發和量子計算實驗中的關鍵元件。

消費電子：被集成到微型投影儀和增強現實（AR）眼鏡的光機中，提高能量利用率和圖像對比度。

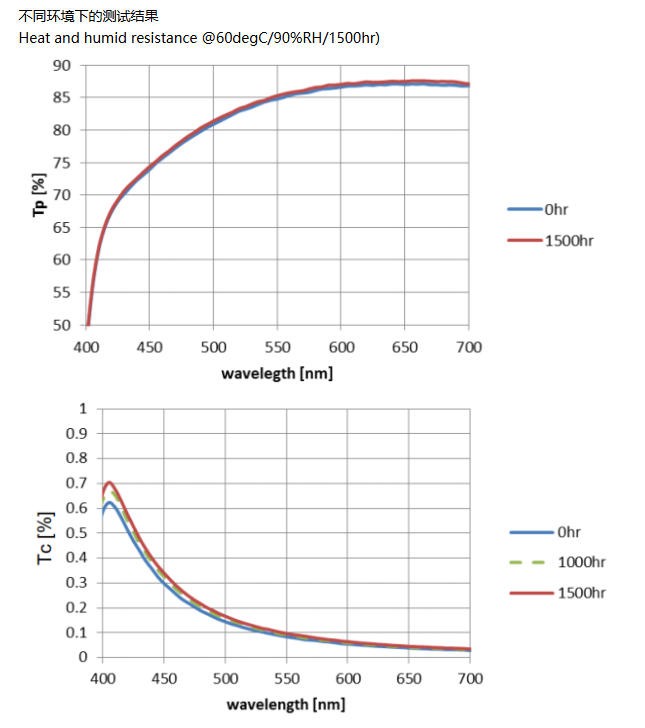

圖片是典型數據，僅供參考

比較與展望：優勢、挑戰與未來

與基于吸收的二向色性偏振片或基于折射率各向異性的雙折射偏振棱鏡相比，金屬線柵偏振片的主要優勢在于其寬譜工作能力、高熱穩定性與緊湊的平面結構。其局限性則在于制造成本以及對納米級結構均勻性的苛刻要求，這在大面積制備時尤為突出。

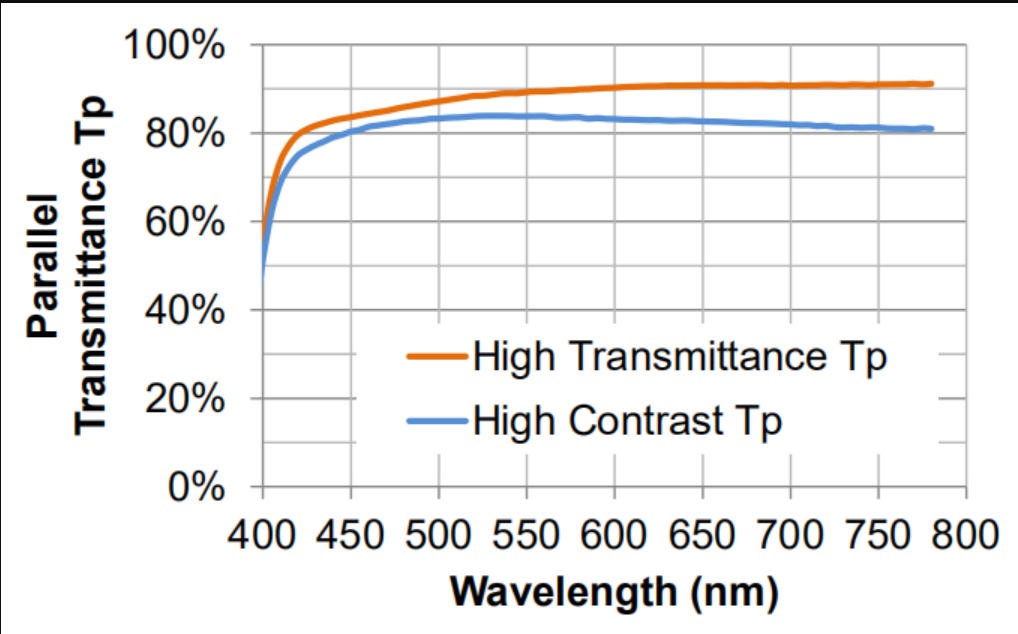

圖片是典型數據，僅供參考

未來的發展正指向更智能與集成化的方向：如與液晶結合實現電控偏振切換；設計非周期結構實現偏振聚焦或全息；或?qū)⒍鄠€偏振功能集成于單層超表面，構建片上偏振光學處理器。

從本質上講，金屬線柵偏振片是人類將宏觀光學功能“編碼”進微觀結構的杰出范例。它不僅是一個器件，更是一種對光之本性的深刻理解和精巧掌控。當我們在3D影院感受身臨其境，或通過天文望遠鏡窺探星系奧秘時，或許正有一片布滿隱形納米線的“柵欄”，在悄然為我們梳理著光的秩序，讓混沌化為清晰，讓不可見變?yōu)榭梢姟?/p>
