光學薄膜的“阿喀琉斯之踵”--論干涉濾光片角度穩定性挑戰

在色彩管理、傳感檢測和精密成像等領域，設計者常常面臨一個核心選擇：使用基于材料吸收的有色玻璃濾光片，還是基于薄膜干涉的干涉鍍膜濾光片。前者以其卓越的角度不敏感性著稱，而后者則能實現更精密、更復雜的光譜形狀。一個常被提及的理想目標是：能否讓干涉濾光片克服其角度敏感性，在不同入射角下都呈現出如有色玻璃般穩定的光譜？ 今天，我們就來深入探討一下，實現這一目標為何被視為光學薄膜領域的一項極致挑戰。

 一、根源探析：兩條截然不同的技術路徑

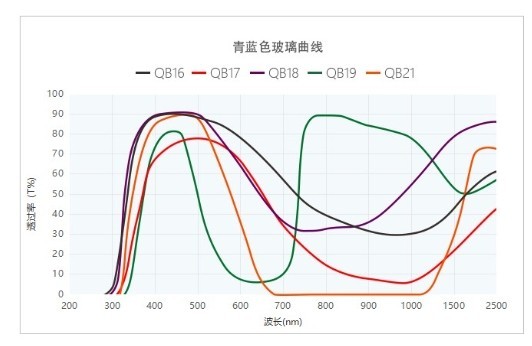

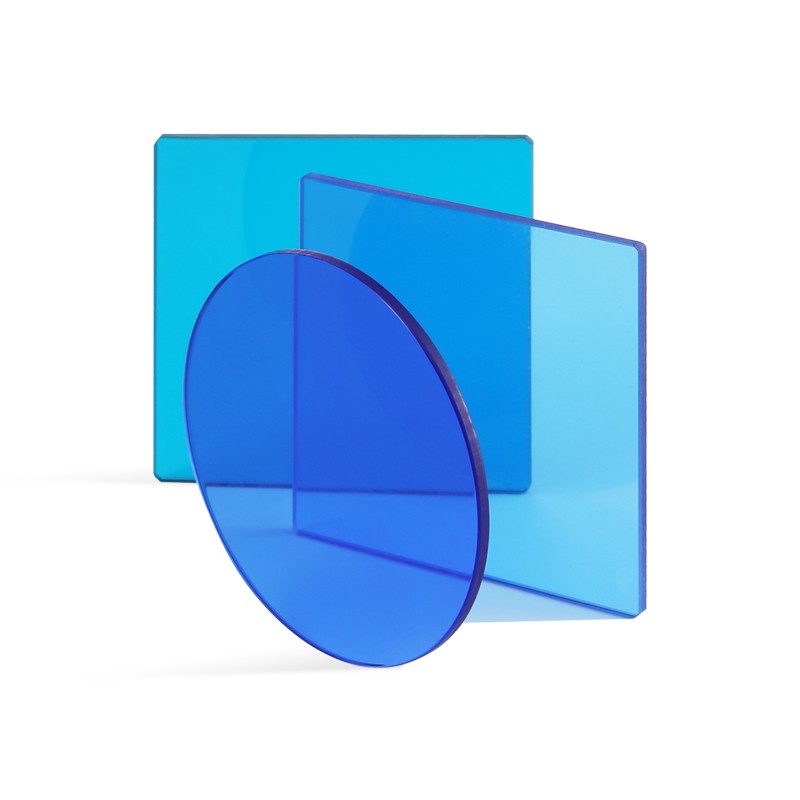

1. 有色玻璃濾光片 —— “大道至簡”的吸收之道

工作原理： 其濾光能力源于玻璃基體內均勻分布的離子或染料。這些物質對特定波長的光產生本征吸收。例如，一塊含有鈷離子的玻璃會強烈吸收特定波段的光，只允許藍光透過，其核心優勢就是角度不敏感，光無論以何種角度入射，都需要穿越玻璃體內一定厚度的吸收介質。吸收效應主要與光路徑上的分子數量有關，而與光的行進方向基本無關。因此，從垂直的0°到傾斜的45°，其光譜曲線幾乎不發生偏移或形變，缺點是透過率較低。

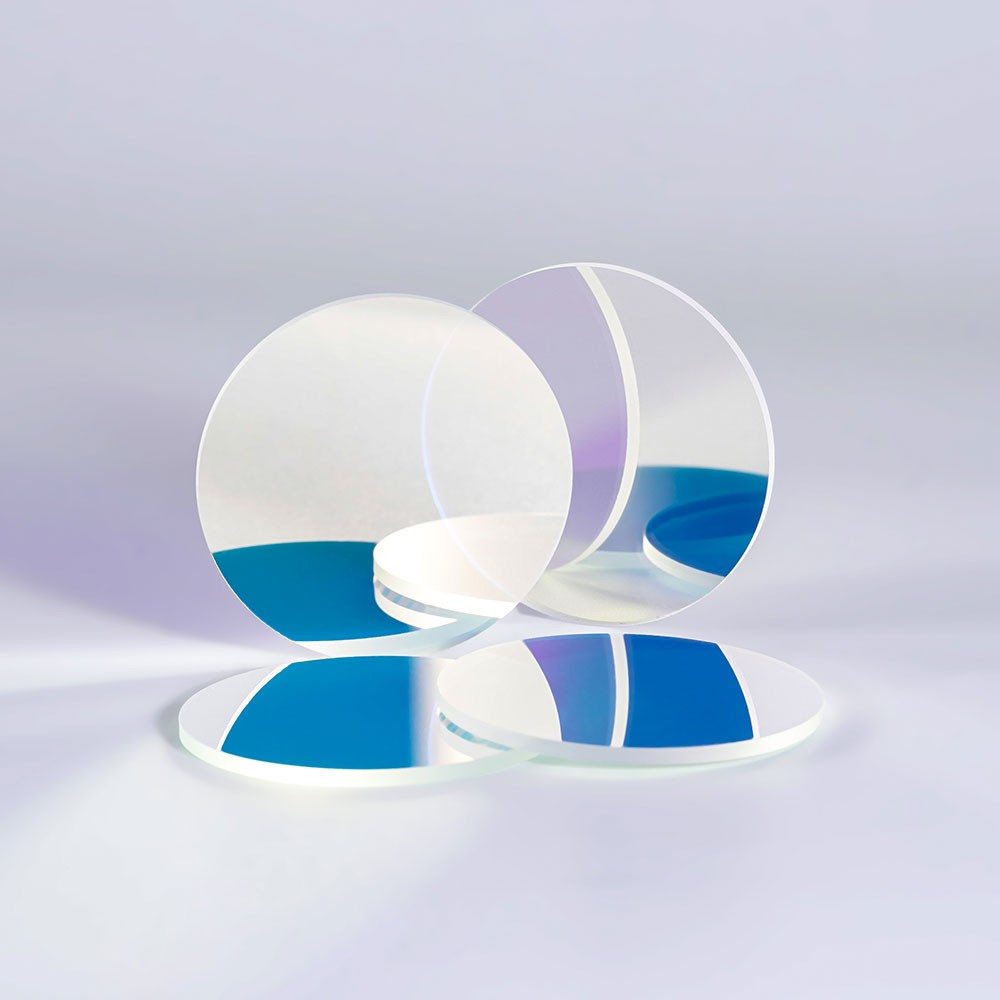

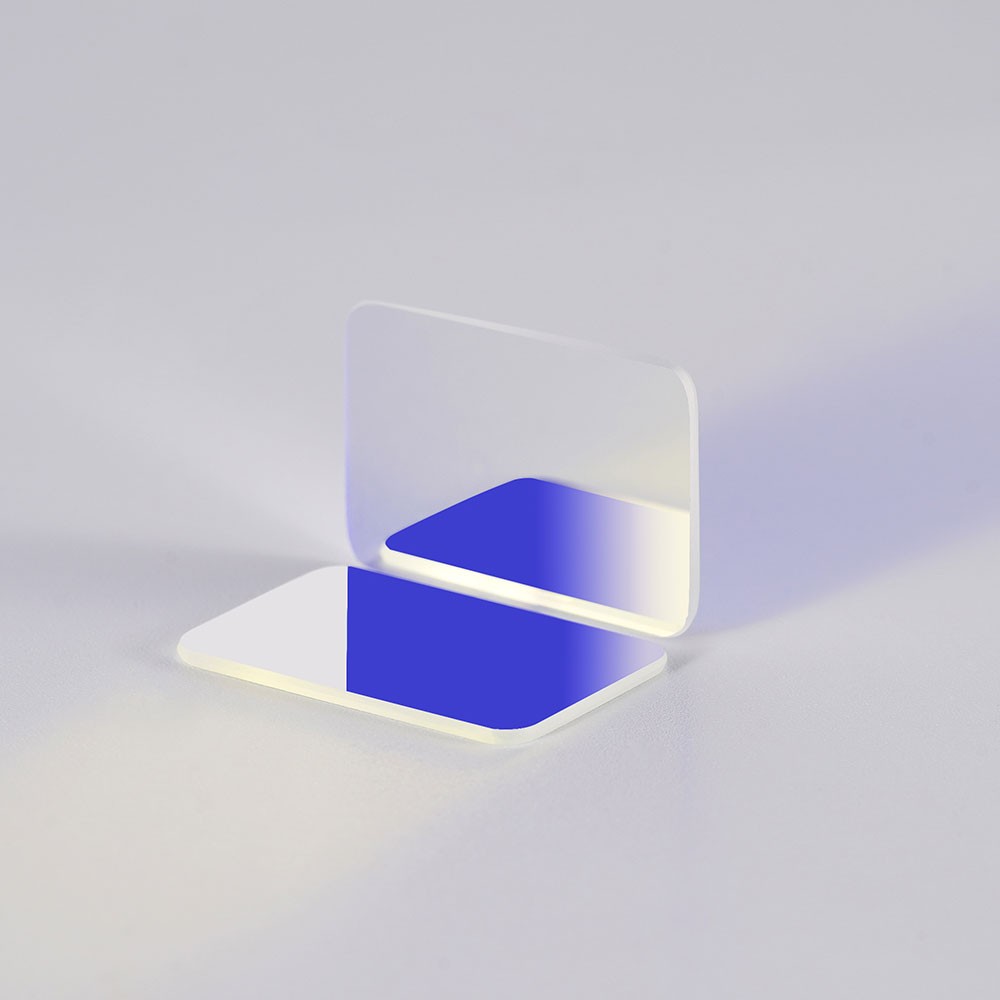

2. 干涉鍍膜濾光片 —— “精巧絕倫”的干涉之術

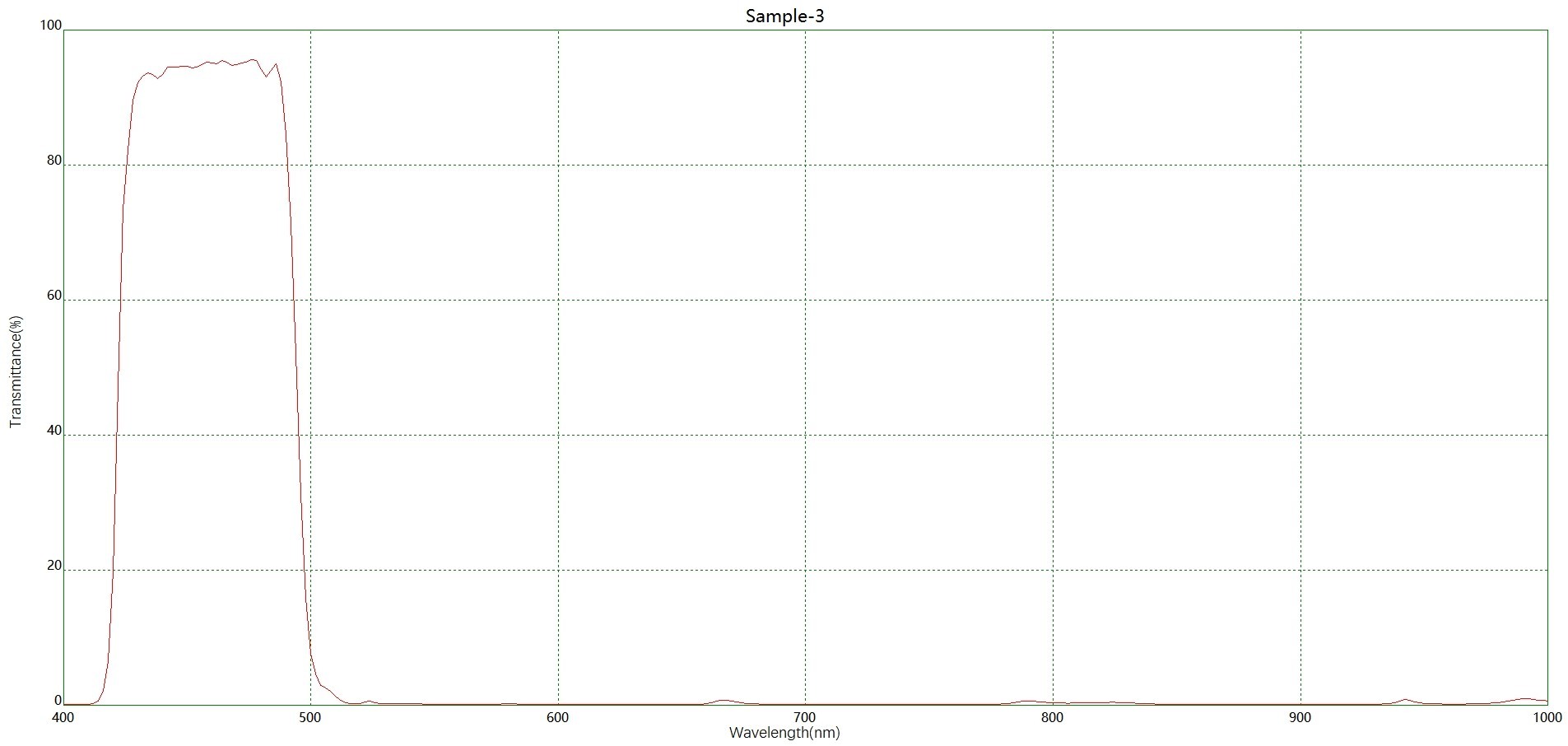

工作原理： 在基片上交替鍍制上百層不同折射率的透明薄膜。其濾光并非依靠吸收，而是利用光在不同界面反射后產生的干涉效應。通過精確控制每層膜的厚度，透過率高，能使目標波長的光在透射方向相長干涉（增強），其他波長的光則因相消干涉（抵消）而被反射，其固有特性是角度敏感，這正是所有挑戰的根源。

二、挑戰的核心：無法規避的物理定律

干涉濾光片的角度敏感性，并非工藝瑕疵，而是其工作原理所導致的必然結果。它主要面臨兩個層面的物理效應：

1. 光譜“藍移” —— 干涉條件的必然偏移

干涉的發生與否，取決于光波之間的光程差。光在膜層中的有效光程由公式?jīng)Q定：光程 = 折射率 × 物理厚度 × cos(入射角)。

當入射角從0°增大到45°時，`cos(入射角)`的值顯著減小。

這直接導致光在每一層膜中的有效光學厚度等效變薄。

整個干涉系統因此失調：原本為垂直入射設計的、能讓紅光完美透過的條件被破壞，轉而需要波長更短的藍光來滿足新的干涉條件。

結果：整個光譜曲線，包括其截止邊、通帶峰值等，都會不可抗拒地向短波方向（藍移）偏移。偏移量可達數十納米，對于精密應用而言，這是致命的。

干涉濾光片的光譜隨入射角增大發生藍移是物理規律。

2. 光譜“分裂” —— 偏振效應的顯現

當光垂直入射時，不存在偏振問題。

當光斜入射時，會分解為S偏振光（振動方向垂直于入射面）和P偏振光（振動方向平行于入射面）。

根據電磁場邊界條件，S光和P光在薄膜界面上的反射率是不同的。

結果： 在45°等大角度入射時，一條單一的光譜曲線會分裂成兩條——分別對應S偏振光和P偏振光。這導致在實際應用（使用自然光）中，通帶展寬、形狀畸變，甚至出現雙峰，完全喪失了光譜的純粹性。

三、攀登珠峰：追求角度一致性的現實難度

要讓干涉濾光片模擬有色玻璃的角度不敏感性，相當于要求它“違背”自身的物理本性。其難度體現在：

設計層面的“不可能”任務： 常規膜系設計軟件以優化垂直入射性能為目標。要同時優化0°和45°的光譜，并壓制偏振分裂，需要極其特殊且復雜的膜系結構。這種結構在數學上可能不存在完美的解，或者解的空間極其狹小，計算量巨大。

工藝層面的“極限”挑戰： 即便存在理論設計，其膜層數量可能極其龐大（數百層），且對每層膜的厚度和均勻性要求達到原子級別。任何一層薄膜的微小誤差都會在復雜的干涉效應中被放大，導致實際產品與設計目標相去甚遠，良品率極低。

性能與成本的“失衡”： 投入巨大的研發和制造成本，可能最終只能在一個非常狹窄的波段內，實現有限的角度穩定性改善。從投入產出比看，這常常是得不償失的。

四、理解邊界，方能善用其利

綜上所述，讓干涉濾光片在不同入射角下完全復制有色玻璃的穩定性，是目前光學技術面臨的一項根本性難題。這并非工程師不夠努力，而是我們正在嘗試對抗光波的干涉與偏振這些基本的物理規律。認識到這一技術邊界，并非意味著放棄，而是為了更明智地應用這兩種技術。在需要大角度、低成本、穩定光譜的場合，有色玻璃仍是無可替代的選擇。而在需要尖銳截止、高透過率、復雜光譜形狀，且能夠控制小角度入射的精密系統中，干涉濾光片則展現出其無可比擬的優勢。

理解每一種工具的特性與極限，方能在復雜的光學設計中，做出最恰當、最經濟的選擇。這場“干涉”與“吸收”的對話，仍將持續推動著光學材料與工藝的進步。
