光影捍衛者--雜散光抑制與濾光片的精密博弈

自第一片光學鏡片被磨制出來，人類便開啟了對清晰成像的永恒追求。從伽利略的望遠鏡窺探宇宙奧秘，到現代手機攝像頭記錄生活瞬間，再到光刻機繪制芯片的納米電路，光學技術的每一次飛躍，都是一場與不完美光線的斗爭。在這場斗爭中，雜散光——這個自鏡片誕生之日起便如影隨形的“古老宿敵”，始終是提升成像質量與探測精度的核心障礙。

濾光片，從最初簡陋的有色玻璃，演進為今日基于納米級薄膜干涉工程的“光譜手術刀”，已然成為在這場斗爭中最為倚重的精密武器。本次我們將深入這場光影并解析雜散光的現代分類定義，并分析闡述各類濾光片的工作原理及其在各種光學儀器中不可或缺的決定性作用。

一、 雜散光：光學系統的“本底噪聲”

在精密光學領域，任何非依據理想光路傳播、最終到達探測器并干擾目標信號的光能，均被定義為雜散光。它如同交響樂中的環境噪音，會淹沒微弱的樂器聲，嚴重劣化系統的信噪比。其來源復雜，主要大體可分為兩類：

1. 外部環境雜散光
此類雜散光源于觀測環境中的非目標光源。

典型代表：天空背景輻射。在天文觀測中，即使夜空看似漆黑，其本身也存在著由氣輝、黃道帶光（太陽系內塵埃散射太陽光）和彌漫星際物質等構成的微弱但連續的光譜背景。這對于觀測極其黯淡的深空天體（如遙遠星系、系外行星）構成主要干擾。

2. 系統內部雜散光
這是光學系統自身產生的不完美。即使在完全黑暗的環境中，它依然存在。

散射光：這是最主要的內部雜散光源。

表面散射：由光學元件表面的微觀粗糙度引起，遵循雙向散射分布函數 所描述的規律。

體內散射：由透鏡、窗口片等材料內部的雜質、氣泡或不均勻性導致。

結構散射：光線在鏡筒內壁、孔徑光闌邊緣等機械結構上的非預期反射。

鬼像：由透鏡組多個光學表面之間的菲涅爾反射光在像面附近重新匯聚形成。通過序列光線追跡軟件可以精確預測其位置和強度。

衍射：光在通過光闌等邊緣時，會發生偏離幾何光學路徑的衍射現象，部分能量會擴散到陰影區域。

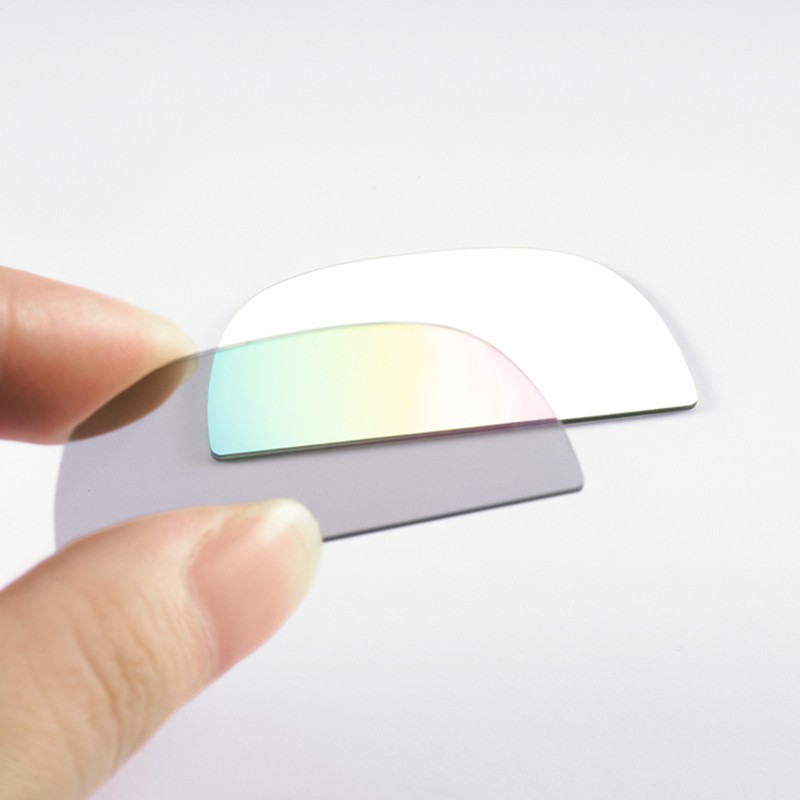

（帶通BP780濾光片）

二、 濾光片：從“色彩濾鏡”到“光譜工程師”

濾光片的核心使命是依據波長對光進行選擇性透過。其技術已從依賴體材料本征性質的吸收，發展到精確定制薄膜干涉效應的新高度。

1. 吸收型濾光片
原理基于材料（如有色玻璃、摻雜晶體）的電子能級躍遷或分子振動對特定波段光子的吸收。

特點與局限：成本低，入射角不敏感，但通帶與截止帶過渡緩慢（截止陡度低），且吸收的能量會轉化為熱，可能引發熱透鏡效應，不適用于高功率場景。

應用：常用于要求不高的初級過濾或激光安全防護（如Schott BG系列玻璃用于吸收激光器的泵浦雜散光）。

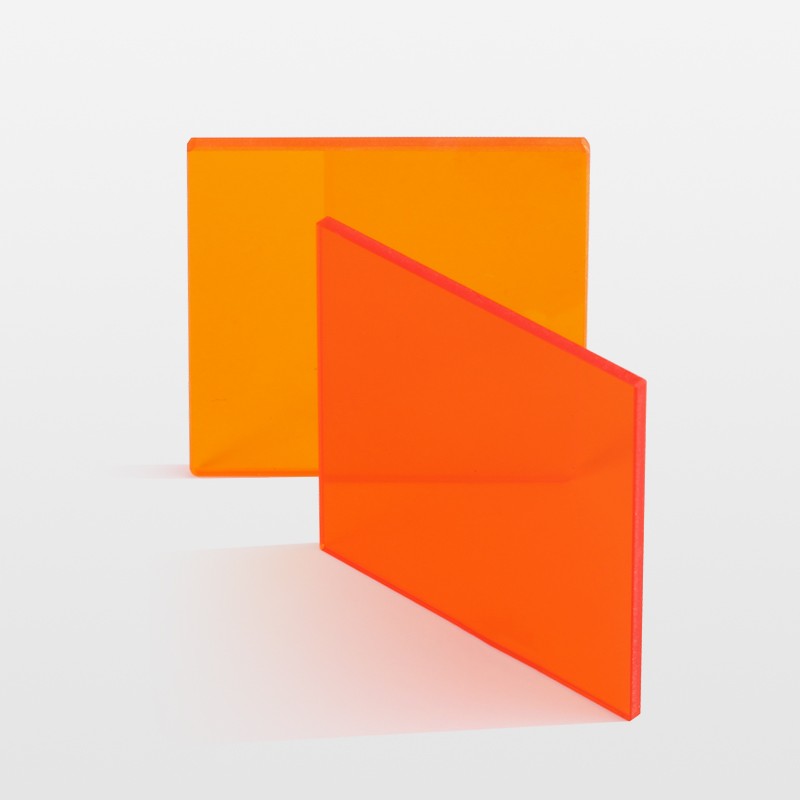

（橙色有色玻璃）

2. 干涉型濾光片
這是現代精密光學的基石。其通過在基底上沉積數十至上百層高低折射率交替的介質薄膜，利用光在界面間的干涉效應來塑造光譜。

設計核心：本質上是法布里-珀羅標準具 結構的多層擴展。通過將光學厚度為λ/4的膜層組合成諧振腔，可以實現對目標波長（λ?）的極高透射，而對非目標波長的極強抑制。

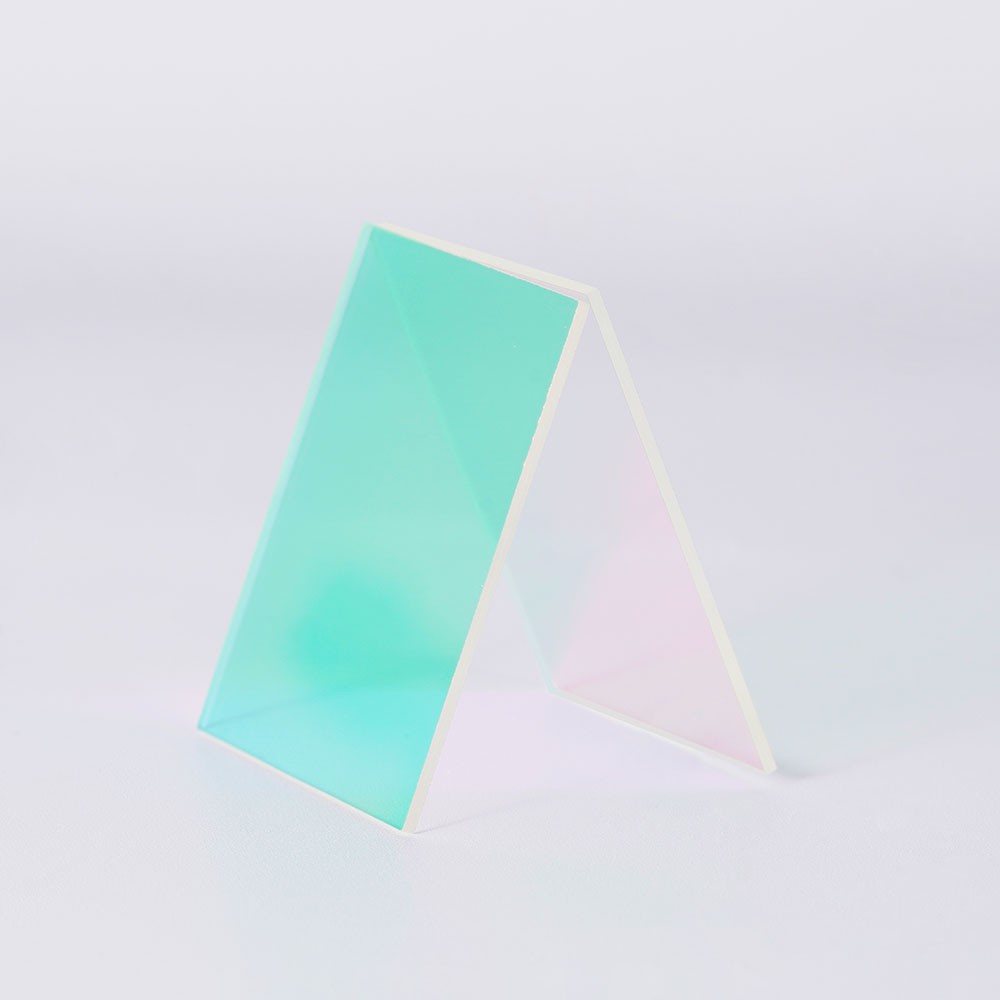

（NBP550窄帶濾光片）

其主要類型與濾除策略如下：

帶通濾光片

結構：由兩個高反射膜堆中間夾一個或多個諧振腔構成。腔數越多，通帶形狀越接近矩形（矩形度越好）。

關鍵參數：中心波長、半高寬 和帶外抑制（通常用光學密度OD值表示）。

濾除對象：堅決阻擋通帶之外的所有雜散光，實現最徹底的光譜純化。

長波通與短波通濾光片

原理：利用特定膜系結構實現對短波或長波的高反射。

濾除對象：分別用于截止短于或長于某個特定波長的光線。例如，在遙感探測中，長波通濾光片被用于只允許紅外信號通過，同時濾除所有可見光背景。

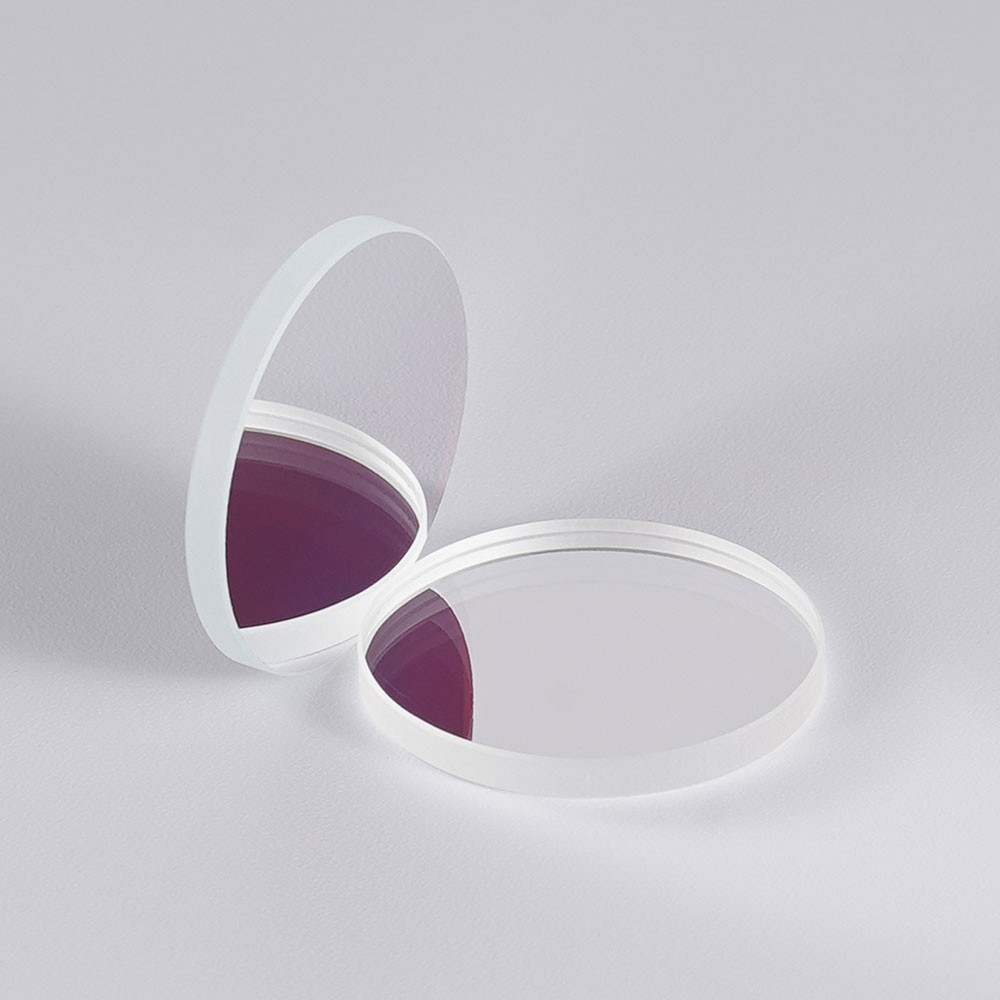

（LP620長波通濾光片）

陷波濾光片

本質：一種用于限制某個范圍波長的帶阻濾光片。

濾除對象：精準剔除特定波長的強干擾光。最典型的應用是拉曼光譜儀，其需要濾除比拉曼信號強百萬倍以上的激光瑞利散射光。陷波濾光片能以極高的精度和抑制比（OD>6）“切除”這條激光線，使緊鄰的、微弱的拉曼特征峰得以顯現。

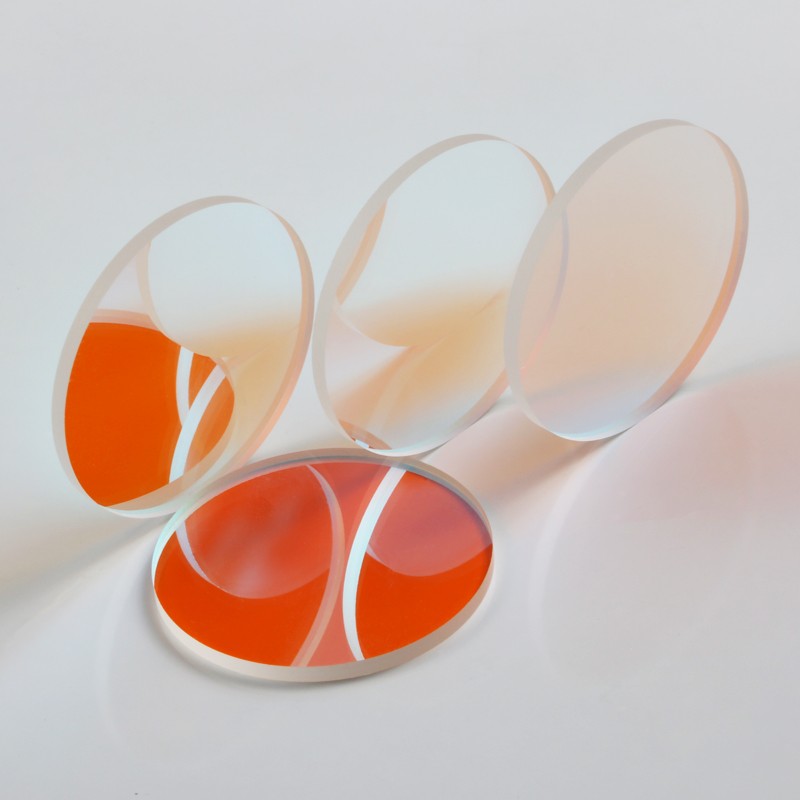

（680陷波濾光片）

實戰演繹：濾光片的進階之路

1. 生活娛樂：讓視界更清晰、色彩更真實

智能手機攝像頭：

挑戰：圖像傳感器對人眼看不見的紅外線也很敏感，如果不加處理，拍出的照片會嚴重偏紅、失真。

解決方案：在鏡頭與傳感器之間加入一片紅外截止濾光片。

作用：它精準地濾除了紅外雜散光，只讓可見光通過，確保了手機所拍即所見，色彩還原真實。

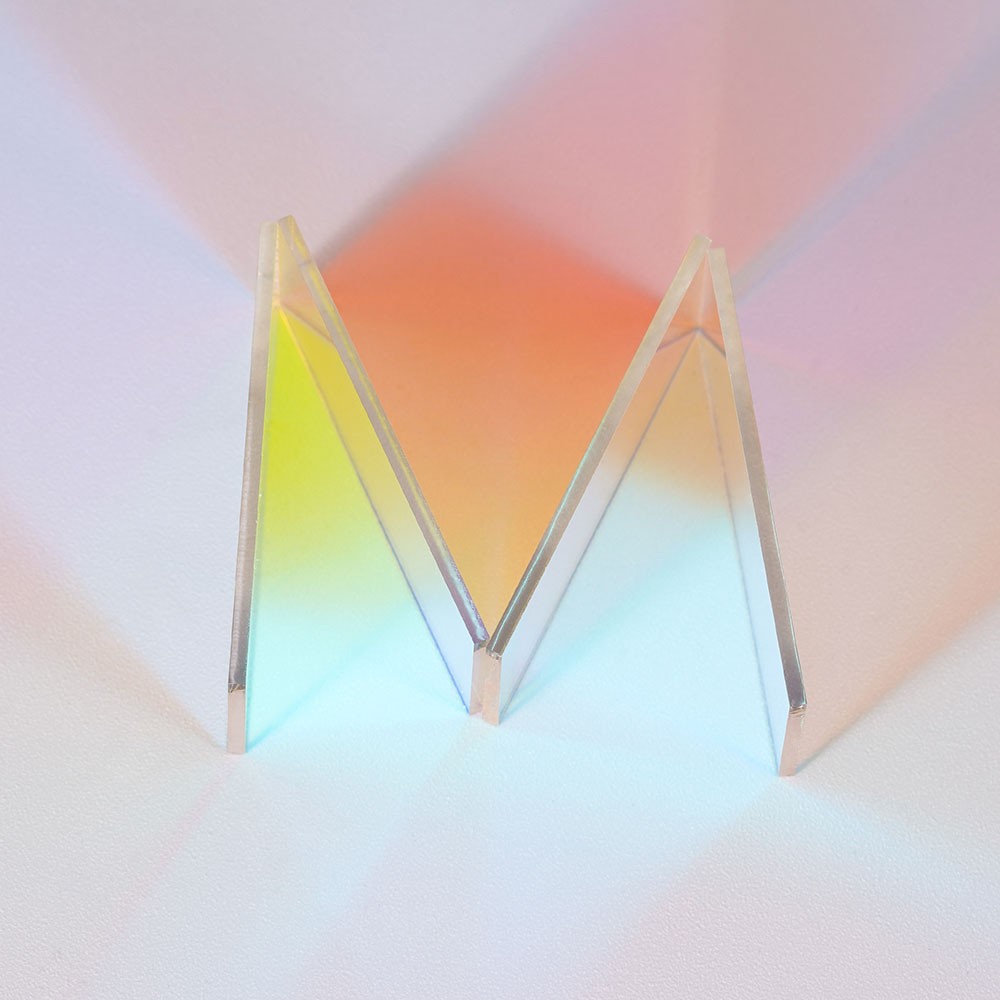

（UVIR720紅外截止濾光片）

高端顯示器與抗藍光眼鏡：

挑戰：LED背光源發出的藍光可能較強，長期觀看可能引起視覺疲勞。

解決方案：在屏幕表面或眼鏡鏡片上使用短波通濾光片或特定吸收材料。

作用：它們能部分濾除波長較短、能量較高的藍光，保留其他顏色的光，從而減少對眼睛的刺激，提升觀看舒適度。

2. 醫療診斷：洞悉微光，守護健康

內窺鏡與手術顯微鏡：

挑戰：在微創手術中，手術燈等強光源會在組織表面形成強烈的反光（眩光），掩蓋了組織本身的細節和血管分布。

解決方案：使用偏振濾光片。

作用：它只允許特定振動方向的光通過。通過巧妙安排，可以濾除來自組織表面的、特定方向的鏡面反射光（眩光），同時保留從組織下層散射出來的有用細節光，從而極大提升圖像的對比度和清晰度，為醫生提供更佳的視野。

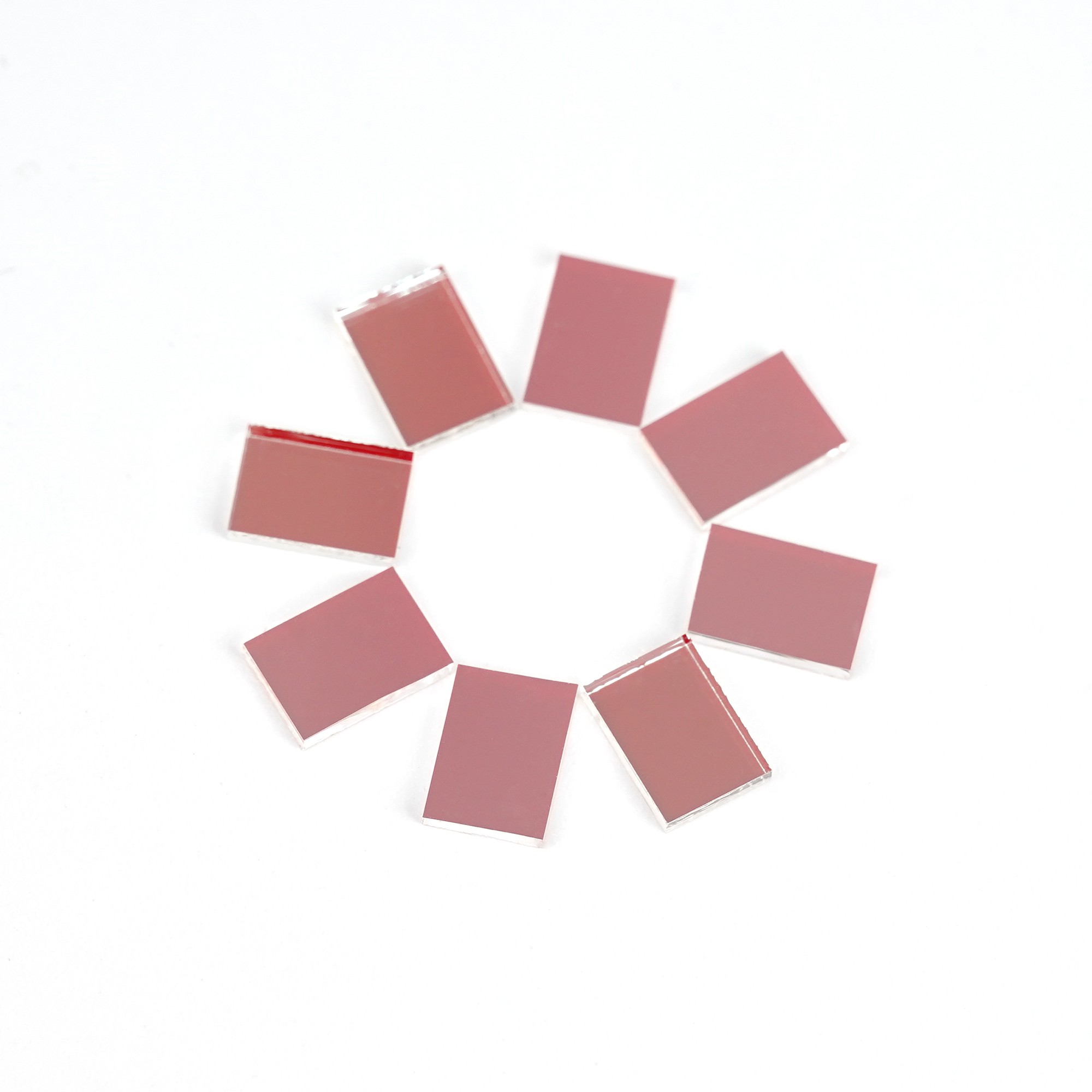

（偏振片）

生化分析儀：

挑戰：檢測血液、尿液樣本中特定物質的含量時，需要精確測量樣本與試劑反應后產生的、極其微弱的特定顏色（熒光或吸光度）的光信號。

解決方案：使用精密帶通濾光片。

作用：它只允許反應產生的特定波長的光信號到達探測器，而堅決阻擋激發光和其他所有背景光。這就像在嘈雜的市場上只聽一個人的聲音，從而實現了對微量成分的精準、高靈敏度定量分析。

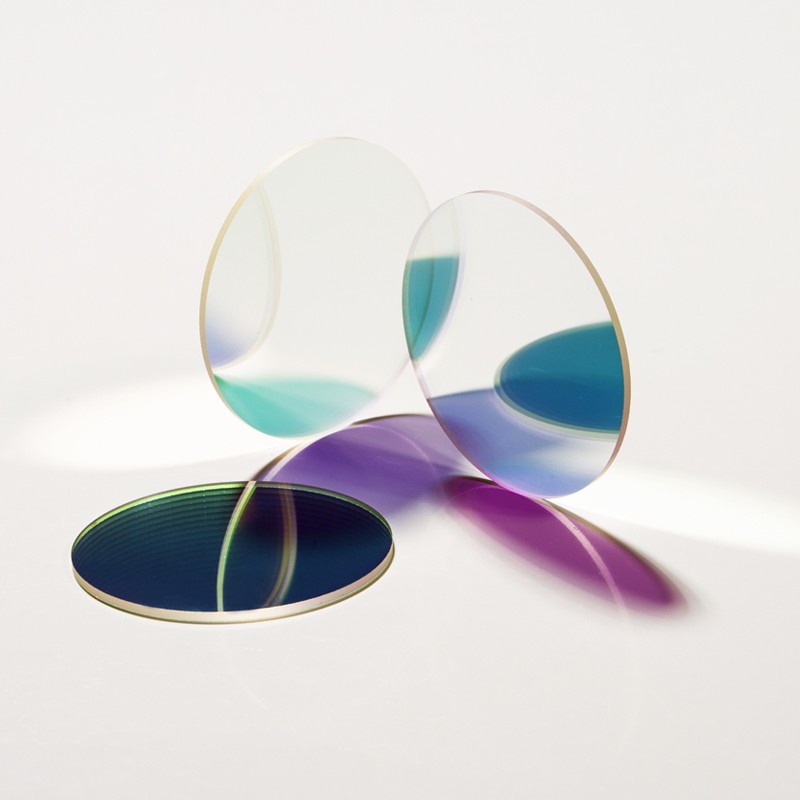

（BP550增透生化分析濾光片）

3. 工業與安全：洞察秋毫，去偽存真

食品分選與品質檢測：

挑戰：在高速生產線上，需要快速將霉變的花生、異色的塑料或不同成熟度的水果自動分揀出來。

解決方案：使用多波段濾光片配合光學傳感器。

作用：系統會同時采集物體在多個特定波段（如可見光和近紅外）下的圖像信息。通過分析不同物質在這些波段反射光的差異，濾光片幫助系統“看到”人眼無法分辨的特征，從而指令機械臂或噴閥進行精準分揀。

（BP850食品分選濾光片）

半導體檢測：

挑戰：在納米級的芯片電路上，尋找微小的缺陷如同在巨大的地圖上尋找一個針尖大小的瑕疵。

解決方案：使用特定波長的光源和對應的窄帶濾光片。

作用：通過選擇能凸顯缺陷與背景反差的特定波長光進行照明和探測，并濾除所有其他波長的雜散光，可以極大地增強缺陷信號的顯著性，讓自動檢測系統能可靠地發現那些最細微的制造瑕疵。

（BP635半導體封裝濾光片）

4. 尖端科技：穿越干擾，探索極限

激光雷達：

挑戰：無論是自動駕駛汽車還是地理測繪，激光雷達都需要在白天強烈的太陽光背景下，捕捉自己發射出去的、極其微弱的激光回波。

解決方案：在接收器前加裝超窄帶干涉濾光片，其中心波長精確對準激光波長。

作用：這把“光譜剪刀”的開口極窄，只允許激光回波這個“自己人”進入，而將寬譜段的、強大的太陽背景光這個“外人”堅決地拒之門外，確保了探測的精度和距離。

（激光雷達BP1550帶通濾光片）

航天與天文探測：

挑戰：哈勃空間望遠鏡要觀測宇宙邊緣極其黯淡的星系，其信號強度遠低于儀器內部的雜散光和天空背景光。

解決方案：為不同的科學目標（如觀測特定元素發出的光）定制不同的窄帶或可調諧濾光片。

作用：這些濾光片充當了“光譜探針”，只收集來自遙遠天體那一條極其狹窄的譜線光子，而濾除了所有其他波長的光。正是憑借這種極致的光譜純化能力，我們才能捕捉到來自宇宙最深處的訊息，揭示宇宙的誕生與演化。

從古老的鏡片到現代的光子儀器，與雜散光的斗爭貫穿了整個光學發展史。濾光片，特別是干涉型濾光片，已從輔助性的“濾鏡”演進為光學系統設計中不可或缺的“光譜架構師”。它們通過精密的物理原理，為我們從復雜的光場中提取出最微弱、最真實的目標信號提供了可能。在這場追求極致信噪比的永恒博弈中，濾光片技術的每一次進步，都直接推動著從天文學到生命科學，從工業檢測到消費電子等諸多領域的技術邊界向前拓展。
