什么是金屬化窗口片？為何需要金屬化？

在精密光學和光電系統的世界里，各種光學元件各司其職，共同協作完成復雜的任務。不同的光學元件加工方式不同，窗口片作為其應用較廣的一項，其表面加工工藝多種多樣；其中，金屬化窗口片作為一種看似簡單卻至關重要的基礎元件，不僅是光路的“守衛者”，更是系統功能的“賦能者”，下面就讓我們去認識一下！

一、金屬化窗口片的定義

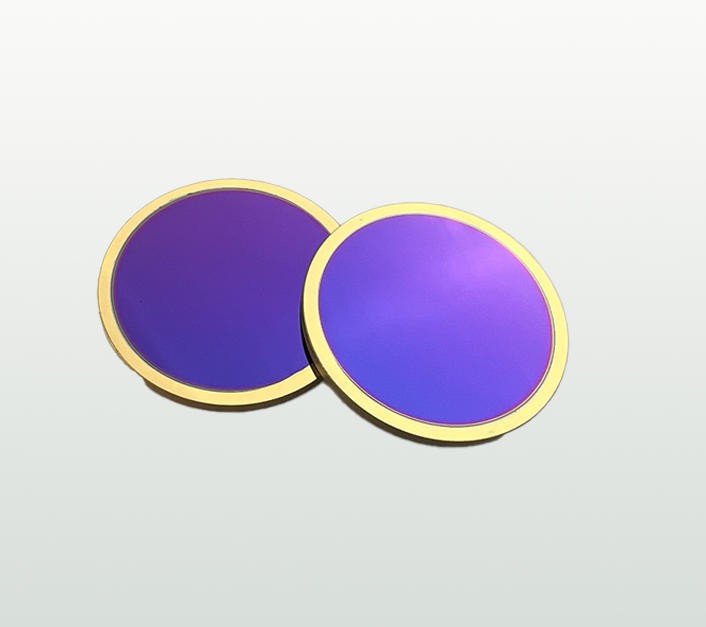

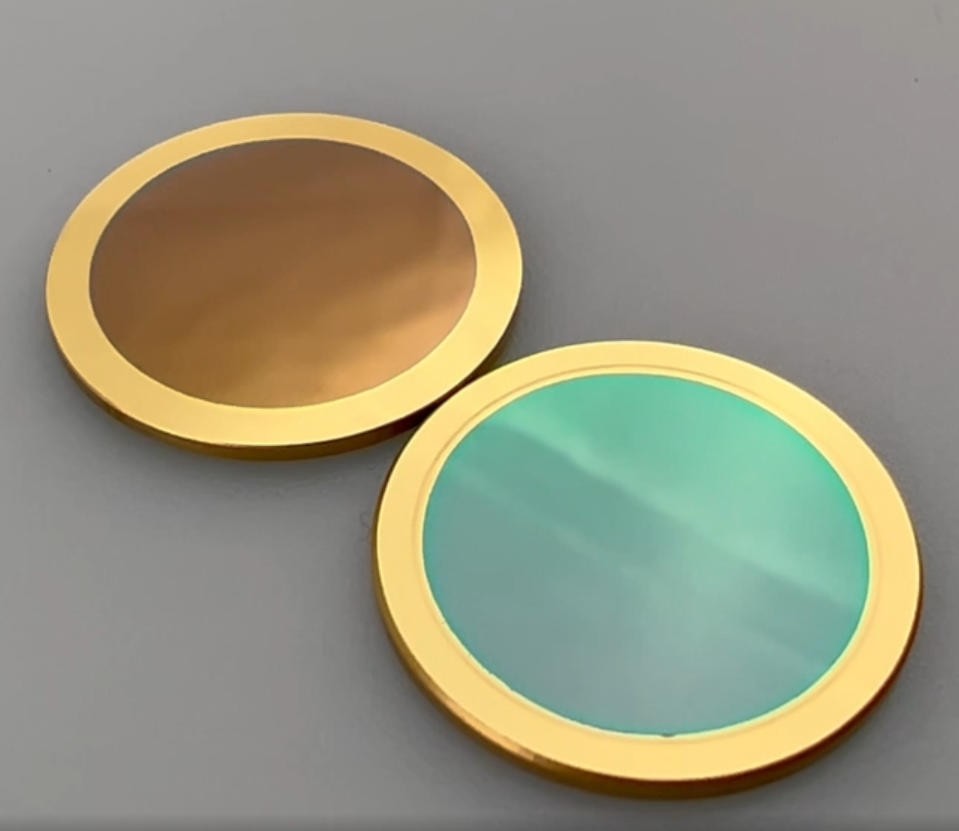

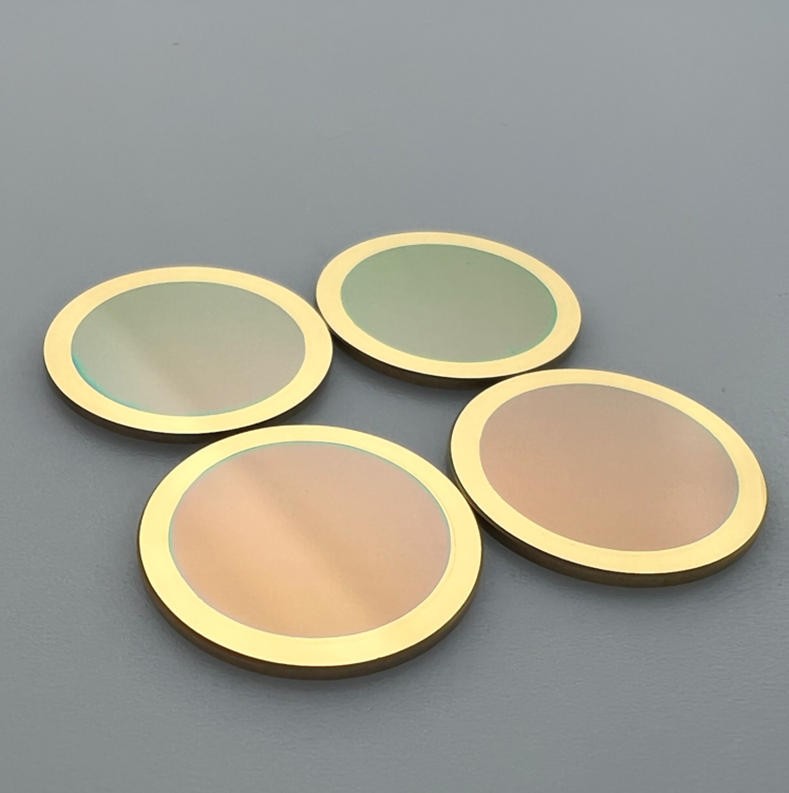

簡單來說，金屬化窗口片就是在光學基片（通常是玻璃、石英、藍寶石等）的邊緣或特定表面區域，通過真空蒸鍍、濺射等精密工藝鍍上一層或多層金屬薄膜（如鉻、金、銀、鋁、鎳等）的光學元件。

從濾光片的廣義分類來看，金屬化窗口片通常不屬于傳統意義上的“濾光片”。傳統濾光片（如帶通濾光片、長波通濾光片）的核心功能是選擇性地透過或反射特定波段的光，從而改變光的光譜成分。而窗口片的主要功能是保護，它需要在一個寬廣的波段內（如可見光、紅外或紫外）保持高透過率，同時對環境提供物理隔離和密封。

因此，更準確地說，金屬化窗口片是窗口片（OpticalWindow）的一個特殊子類。其特殊性就在于那層金屬化涂層，這層涂層賦予了普通窗口片所不具備的多種附加功能。

二、為什么需要“金屬化”？——核心原因與作用

給本應盡可能透光的光學元件鍍上不透光的金屬，這看似矛盾，實則匠心獨運。金屬化的核心原因是為了實現以下一個或多個關鍵作用：

1.實現電磁屏蔽（EMIShielding）：

在許多電子和光電設備中，內部的精密傳感器（如CCD/CMOS）或激光器非常容易受到外部電磁干擾（EMI）的影響，同時也可能向外輻射干擾信號。窗口片上的金屬涂層（尤其是連續的、導電性良好的涂層）可以形成一個有效的“法拉第籠”效應，在允許光線通過的同時，屏蔽掉不必要的電磁波，保證設備的穩定運行。

2.提供電學連接與接地（ElectricalConnection&Grounding）：

金屬化層是一個良導體。通過在金屬化層上焊接引線或與金屬殼體直接接觸，可以為窗口片另一側的元件（如安裝在窗口片內側的加熱膜、溫度傳感器或電極）提供電路通路，或者將整個窗口片本身接地，進一步釋放靜電、增強屏蔽效果。

3.實現真空氣密封接（HermeticSealing）：

這是金屬化窗口片一個極為重要的應用。在一些需要維持內部高真空或特定惰性氣體環境的裝置中（如激光管、光電倍增管、航空航天傳感器），窗口片需要與金屬殼體進行永久性的、絕對可靠的密封。采用金屬釬焊（Brazing）技術，將窗口片邊緣的金屬化層與金屬外殼焊接在一起，可以實現比膠粘等方式可靠得多的真空氣密封接，保證內部環境的長年穩定。

4.形成遮光光闌（ApertureorMask）：

金屬化不一定是整個表面，也可以是特定圖案。通過在窗口片表面鍍上特定形狀（如圓形、方形）的金屬遮光層，可以精確地定義通光孔徑，有效阻擋雜散光，提升系統的信噪比和成像質量。

三、主要應用環境

得益于上述獨特功能，金屬化窗口片被廣泛應用于對環境有嚴苛要求的領域：

國防與航空航天：導彈導引頭、衛星光學載荷、飛機紅外探測系統等。這些設備需要在高振動、極端溫度變化和強電磁干擾環境下工作，金屬化窗口提供了必要的保護、密封和屏蔽。

高端工業與科研：高功率激光器系統、粒子探測器、真空室觀察窗、低溫恒溫器等。這些應用對真空密封、防輻射和電學連接有極高要求。

醫療與生物設備：一些內置激光源的醫療設備（如流式細胞儀）需要將激光器密封在特定環境中，同時允許激光射出。

通信與傳感：光纖通信模塊、氣體傳感器等，利用其電磁屏蔽特性保證信號純凈。

四、關鍵技術參數指標（常規指標）

在選擇和評估金屬化窗口片時，需要關注以下核心參數：

1.基片材料（SubstrateMaterial）：決定了窗口片的基本光學和物理特性。常見的有：

K9玻璃：適用于可見光波段，成本低。

熔融石英（FusedSilica）：紫外到近紅外都具有高透過率，熱膨脹系數低，穩定性好。

藍寶石（Sapphire）：硬度極高，耐刮擦，耐高溫，適用于從紫外到中紅外的寬波段和惡劣環境。

硅（Si）/鍺（Ge）：主要用于紅外波段。

2.通光孔徑（ClearAperture,CA）：指光學元件上保證指定光學性能的區域直徑。金屬化區域通常會大于通光孔徑。

3.金屬化涂層類型與厚度（MetallizationType&Thickness）：如鍍鉻（Cr）常用于遮光光闌和釬焊底層，鍍金（Au）用于高導電性和抗氧化焊接，厚度通常在幾十到幾百納米。

4.透過率（Transmittance）：在指定波段（如λ1~λ2）內的光能量透過百分比。高性能窗口片在目標波段內透過率可達99%以上。

5.密封性（Hermeticity）：對于釬焊窗口，這是關鍵指標。通常用氦質譜檢漏儀測量，漏率要求極低，例如`<1x10??cc/sec`（標準大氣壓下的氦氣）。

6.焊接性能（BrazingCompatibility）：金屬化層必須與特定的焊料（如金錫AuSn、銀銅AgCu共晶焊料）具有良好的浸潤性和結合強度，以承受熱循環和機械應力。

7.表面質量（SurfaceQuality）：通常用劃痕-麻點（Scratch-Dig）標準來衡量，如60-40，數值越小代表表面瑕疵越少。

8.面型精度（SurfaceFigure）：指表面的平整度偏差，通常用λ（波長值，如@632.8nm）作為單位，如λ/4、λ/10，數值越小表示表面越平整。

總之，金屬化窗口片是光學設計與機械、電學需求完美結合的典范。它超越了單純“透光”的職責，扮演著保護屏障、電磁衛士、密封關卡和電路橋梁的多重角色。在選擇時，工程師必須進行系統性的權衡：是否需要導電？是否需要焊接密封？工作波段在哪里？面臨的環境應力有多大？回答這些問題，才能確定正確的基片材料、金屬涂層類型和加工工藝。

正是這種在微觀尺度上的精細加工（幾十納米的金屬膜）與宏觀尺度上的堅固可靠性（承受大氣壓差、劇烈溫變）的并存，使得金屬化窗口片成為連接脆弱的光學世界與嚴酷的現實環境之間不可或缺的“超級窗口”。
