塵埃粒子計數器的光學濾光片應用分析
在現代潔凈環境監測、醫療器械生產、微電子及航空航天等領域，塵埃粒子計數器是衡量空氣潔凈度的“金標準”儀器。它能實時、精確地測量單位體積空氣中塵埃粒子的數量和尺寸分布。而在這項精密技術的核心，有一個雖小卻至關重要的組件——光學濾光片，它如同儀器的“精準之眼”，決定了其探測能力的下限和可靠性。
一、 塵埃粒子計數器簡介
塵埃粒子計數器是一種利用光散射原理對微小粒子進行檢測和計數的儀器。其基本工作流程是：內置真空泵吸入待測氣體樣本，使其通過一個高度聚焦的照明敏感區（稱為“光阱”或“視窗”），當粒子經過時會發生光散射，散射光被高性能的光電探測器捕獲并轉換為電信號。通過分析這些信號的幅度和數量，即可反演出粒子的粒徑大小和濃度。

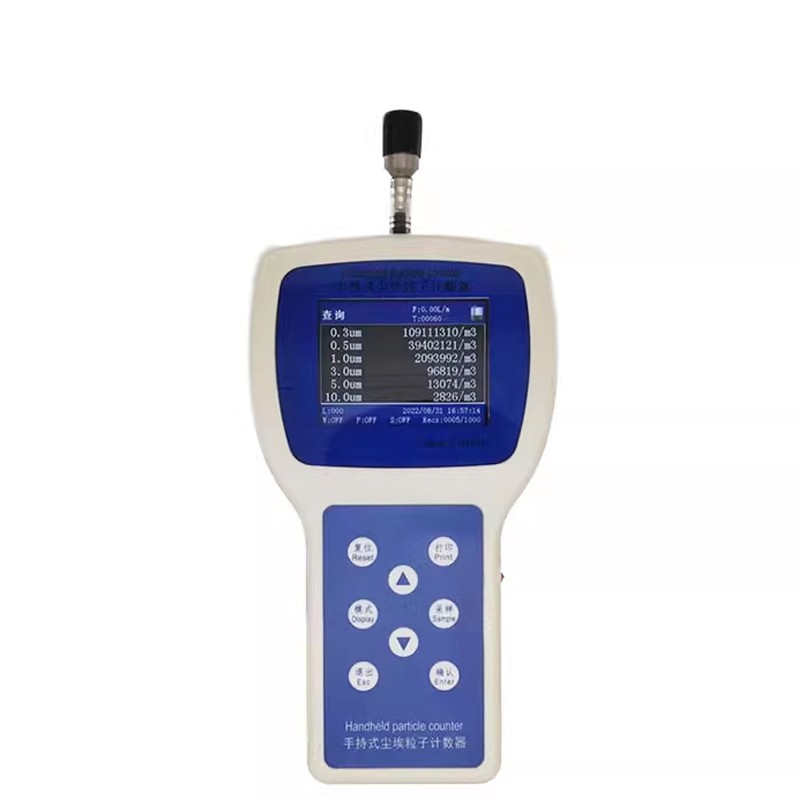

根據其性能和應用場景，可分為手持式、便攜式和在線監測式等多種類型，但其核心光學原理大同小異。

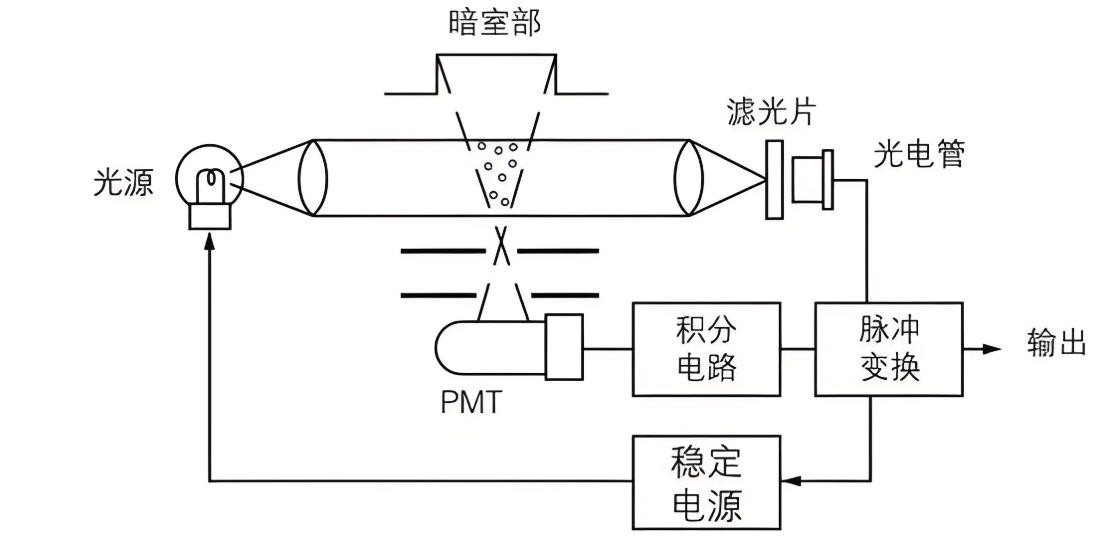

（塵埃粒子計數器結構）
二、 光學應用原理與簡單光路介紹
塵埃粒子計數器的主流技術是光散射法，其理論基礎是米氏散射（Mie Scattering）理論。當粒徑與光源波長相當時（0.1μm ~ 10μm），米氏散射效應最為顯著，粒子會將入射光向各個方向散射。
一個典型的前向散射光路設計簡單介紹如下：
光源：通常采用激光二極管（LD）或發光二極管（LED）。LD因其光束質量好、能量集中、單色性更優而廣泛應用于高性能儀器中。
光學聚焦系統：光源發出的光經過透鏡組，被聚焦成一個極小的、能量高度集中的光束，形成檢測區。這使得粒子只能逐個通過，避免重合誤差。
檢測區：粒子在此與光相互作用，發生散射。
收集光學系統：位于與入射光軸一定角度（常見為90°或前向小角度）的透鏡組，用于高效地收集粒子發出的散射光。
探測器：通常是光電倍增管（PMT）或雪崩光電二極管（APD），將微弱的光信號轉換為可測量的電脈沖。
在整個光路中，濾光片被 strategically（戰略性地）放置在兩個關鍵位置：
位置一（發射端）：在光源之后，用于凈化出射光。
位置二（接收端）：在探測器之前，用于凈化入射光。

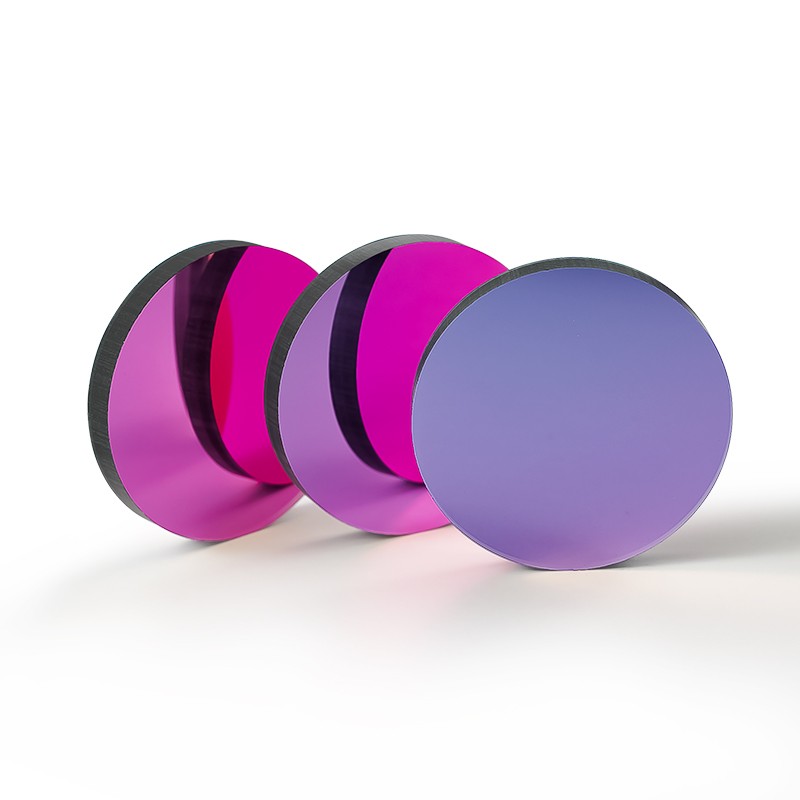

（NBP660窄帶濾光片）
三、 塵埃粒子計數器濾光片詳細介紹
1. 核心作用：為何非用不可？
濾光片的核心使命是 “純化” 。無論是LD還是LED，其發出的光都并非理想的單一波長，總會存在一定的光譜寬度（半高寬）和無關的雜散光。環境中也可能有干擾光。如果不加以處理，這些雜光會被探測器接收，形成高昂的背景噪聲。
其結果就是：
信噪比（SNR）降低：微弱的粒子散射信號（尤其是0.3μm以下的微小粒子）被淹沒在噪聲中，無法被有效識別。
測量誤差：導致儀器本底計數增高，粒徑分辨能力下降，甚至產生誤計數。
濾光片通過精確控制通過的光波長，只讓有用的工作光通過，堅決阻擋無用的雜光，從而極大地提高信噪比，這是儀器能實現高精度、高靈敏度檢測的基石。
2. 濾光片類型
塵埃粒子計數器中使用的主要是 干涉型帶通濾光片。
工作原理：基于光的干涉效應，通過真空鍍膜技術在基片上交替鍍上幾十層甚至上百層不同折射率的介質膜。通過精確控制每層膜的厚度，使目標波長的光發生相長干涉而高效通過，非目標波長的光發生相消干涉而被反射或吸收。
優點：中心波長精準、截止深度高（即阻擋區域透射率極低）、過渡帶陡峭、性能穩定可靠。

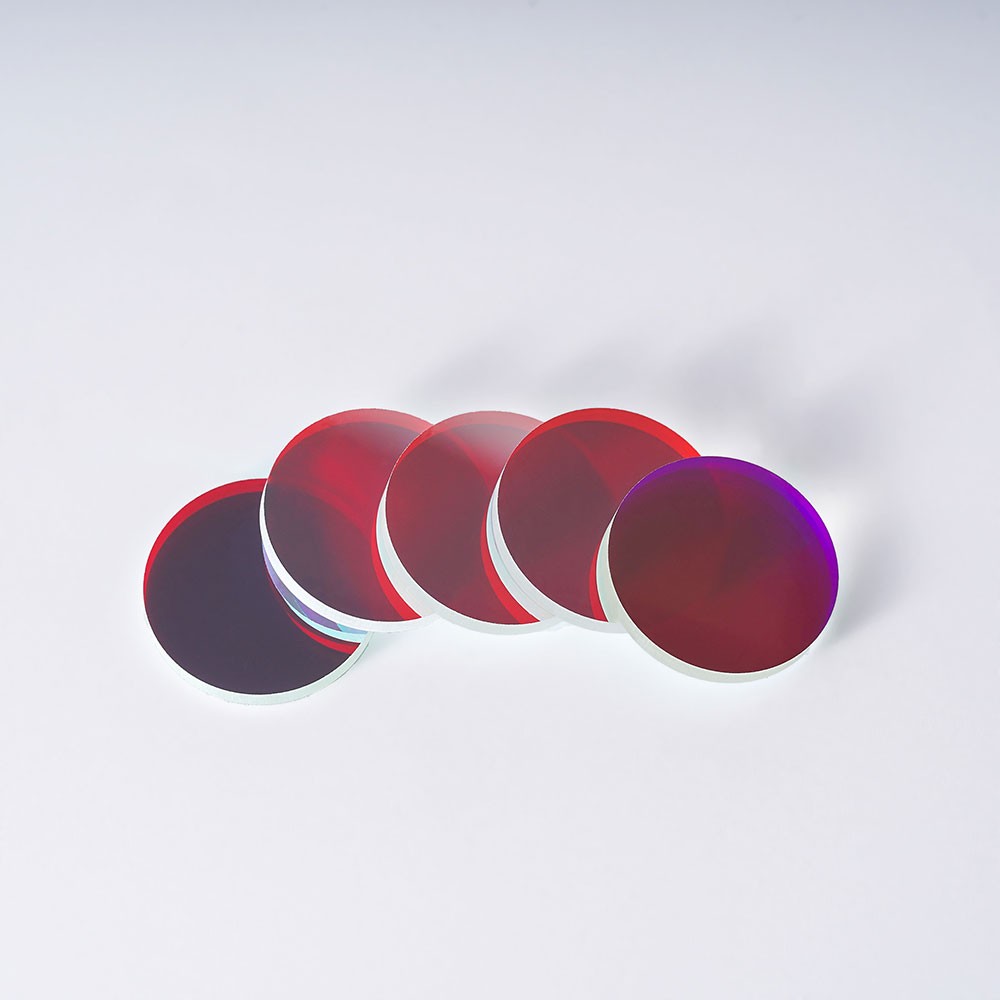

（NBP紫外濾光片）
3. 關鍵參數與常規適配值
為適配主流塵埃粒子計數器，其核心濾光片需滿足以下苛刻參數：
中心波長（CWL）：
660nm ± 2nm 或 650nm：這是最經典的波長。源自早期廣泛使用的紅光半導體激光器，技術成熟，成本相對較低。
405nm ± 2nm（ violet violet激光）：隨著技術的發展，短波長（藍紫光）光源應用越來越多。根據瑞利散射定律，散射光強度與波長的四次方成反比（I ∝ 1/λ?），使用更短波長的光源能顯著增強對小粒子的散射信號，從而提高對0.1μm甚至更小粒徑的檢測能力。
半高寬（FWHM）：
通常要求非常窄，一般在10nm ± 2nm之間。窄帶濾光片能更有效地剔除光源本身光譜寬帶來的背景和雜散光，確保光源的單色性。
峰值透射率（Tpeak）：
越高越好，通常要求 > 90%，高端應用要求 > 95%。高透射率意味著核心工作光的光能量損失極小，保證了檢測信號的強度。
阻擋帶寬（Blocking Range） 與 光密度（OD）：
這是衡量濾光片“擋雜光”能力的關鍵指標。
阻擋范圍通常要求覆蓋 UV到NIR（例如200-1100nm）。
在阻擋區內，要求截止深度極高，用光密度（OD）表示，通常需要 OD > 4（即透射率 < 0.01%），高端應用要求 OD > 5（透射率 < 0.001%）。OD值越高，說明對雜光的抑制能力越強，本底噪聲就越低。
入射角（AOI）：通常為 0°（垂直入射）或小角度（如5°、8°）。入射角的改變會導致中心波長向短波方向漂移，因此在設計光路時必須明確并嚴格匹配。
表面質量：基片需要超光滑表面，低瑕疵，高清潔度，以避免引入額外的散射。
在塵埃粒子計數器這臺精密儀器中，光學濾光片絕非一個無足輕重的配角，而是直接決定其性能邊界的關鍵核心之一。一枚高性能的帶通濾光片，通過其卓越的光譜純化能力，為儀器賦予了“明察秋毫”的慧眼，使其能夠在浩瀚的背景噪聲中，精準地捕捉到那些微小粒子轉瞬即逝的散射信號。因此，在選擇和設計塵埃粒子計數器時，其內部濾光片的性能參數是一個不容忽視的重要考量因素。
