濾光片膜層與透過率是如何相互響應的！

濾光片是現代光學系統中的核心元件，其核心功能在于選擇性透過或阻擋特定波長的光線。這一關鍵功能并非來自基底材料本身，而是由其表面精密沉積的光學薄膜層（膜系）所決定。膜層的設計、材料選擇和制造工藝，直接決定了濾光片的最終透過率曲線。深入理解這種關系，對于光學設計、選擇和評估濾光片至關重要。

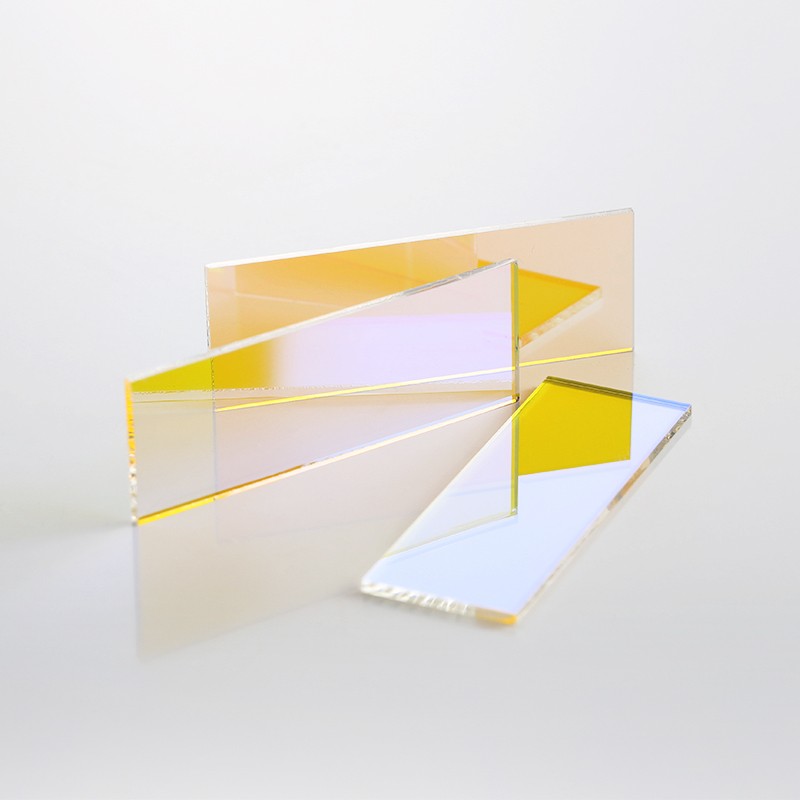

（BP780帶通濾光片原創圖）

一、膜層作用的核心：光的干涉

光學薄膜層實現波長選擇性的物理基礎是光的干涉效應。當光入射到薄膜表面時，會在各個界面發生反射和折射。通過精確控制每層膜的厚度和折射率，可以使得目標波長（通帶）的光在透射方向發生相長干涉（增強透過），而其他波長（阻帶）的光發生相消干涉（增強反射或吸收），從而達到濾波的目的。

二、膜層特性如何塑造透過率曲線

1.膜層厚度：

核心參數：膜層的光學厚度（物理厚度×折射率）通常設計為目標波長λ的1/4或其奇數倍(λ/4,3λ/4...)或1/2波長(λ/2)。

影響：

中心波長/截止波長定位：光學厚度直接決定了干涉效應最強的位置，即濾光片的中心波長（帶通）或截止波長（長通/短通）。例如，一個光學厚度為λ?/4的高折射率層，其反射峰（對應透射谷）就在λ?附近。

通帶/阻帶位置：整個膜系中不同厚度層的組合決定了通帶和阻帶在光譜中的具體位置。

精度要求：膜厚控制精度要求極高（通常在埃?級別），細微偏差就會導致中心波長偏移、透過率下降或波紋增大。

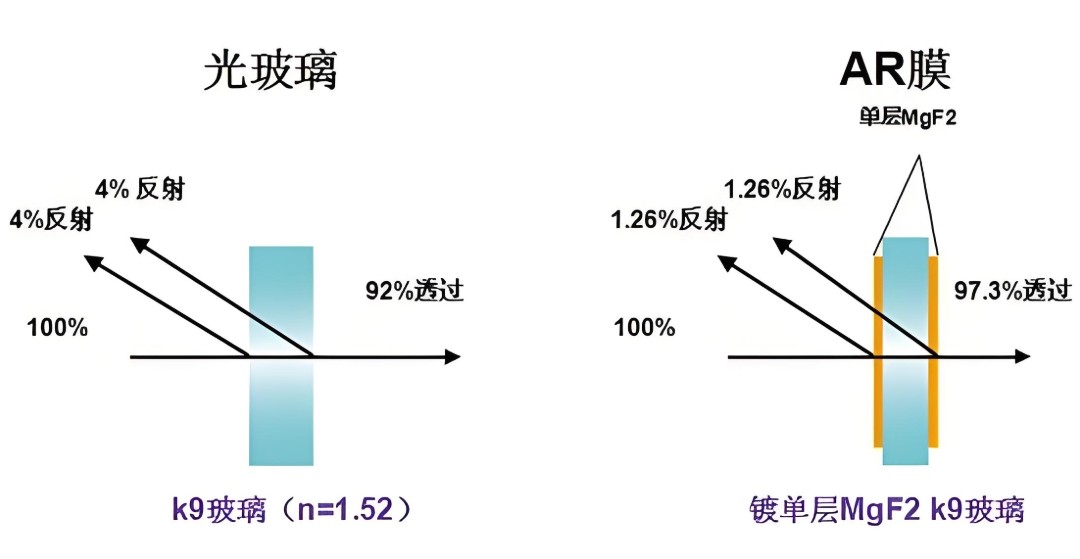

（增透效果展示圖）

2.膜層材料與折射率：

關鍵特性：薄膜材料的折射率是核心參數。

影響：

反射率與透過率基礎：單層膜的反射率由相鄰層材料的折射率差決定。折射率差越大，單界面的反射越強。

膜系設計自由度：高折射率材料（如TiO?,Ta?O?,Si）和低折射率材料（如SiO?,MgF?）的組合是構建高效干涉膜系的基礎。通過交替堆疊高低折射率層（DBR-分布式布拉格反射鏡或法布里-珀羅腔），可以在特定波段實現極高的反射率（對應低透過率），而在其他波段實現高透過率。

通帶形狀與陡度：高低折射率材料的對比度越大，越容易設計出通帶邊緣更陡峭、矩形度更好（更接近理想方波形狀）的濾光片。

吸收損耗：材料在目標工作波段必須有低吸收性。任何吸收都會直接導致目標通帶內的透過率損失（T<100%）和濾光片發熱。紫外波段材料選擇尤其具有挑戰性。

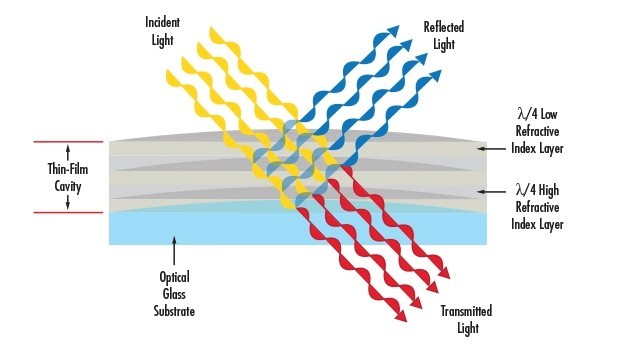

（濾光片膜層結構效果圖）

3.膜層層數與結構：

復雜性：濾光片的性能要求越高（如要求更高的截止深度OD、更寬的阻帶、更陡的過渡帶、更平坦的通帶、更窄的帶寬），通常需要的膜層層數越多，結構也越復雜（如多腔結構）。

影響：

截止深度(OD)：阻帶區域要達到極低的透過率（高光學密度），需要足夠多的層數來增強相消干涉。

過渡帶陡度：從通帶到阻帶的過渡越陡峭，需要的層數通常越多，設計也越精細。

通帶波紋：在通帶內希望透過率盡可能高且平坦（波紋小）。復雜的膜系設計（如漸變折射率層、匹配層）可以有效抑制通帶波紋。

帶寬：窄帶濾光片（如激光濾光片）通常采用法布里-珀羅諧振腔結構（兩個反射鏡夾一個間隔層），其帶寬由反射鏡的反射率和腔長決定。寬帶濾光片則可能需要更厚的層或特殊設計。

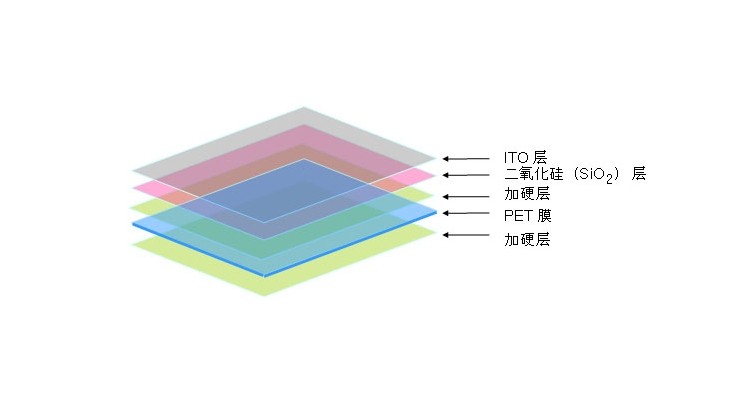

(圖源網絡，侵刪）

4.膜層界面與微觀結構：

制造質量：實際鍍膜過程中，膜層的均勻性、致密性、粗糙度和層間界面擴散至關重要。

影響：

散射損耗：粗糙的界面或柱狀生長的疏松結構會引發光散射，將本該透射的光偏離原方向，造成通帶透過率下降和非期望雜散光。

吸收增加：不理想的微觀結構可能增加光的吸收路徑，導致吸收損耗增大。

應力與附著力：影響膜層的機械穩定性和環境耐久性。

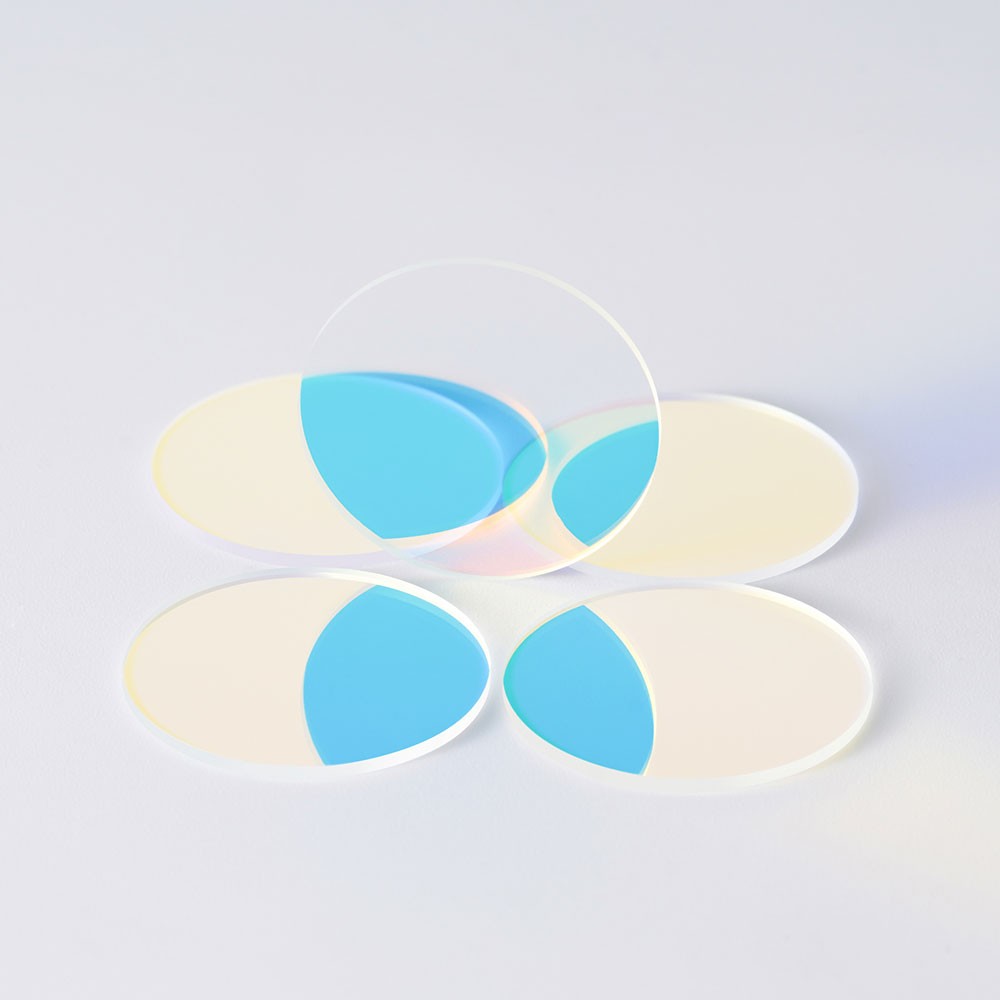

（帶通濾光片-原創圖）

三、不同類型濾光片的膜層-透過率關系體現

帶通濾光片(BPF)：

核心結構多為法布里-珀羅腔或多腔串聯。

高反射層（高低折射率交替）決定中心波長和帶寬。

腔層（通常為λ/2的低折射率層）厚度微調中心波長。

匹配層優化通帶透過率和降低波紋。

層數多以實現窄帶寬、高截止深度。

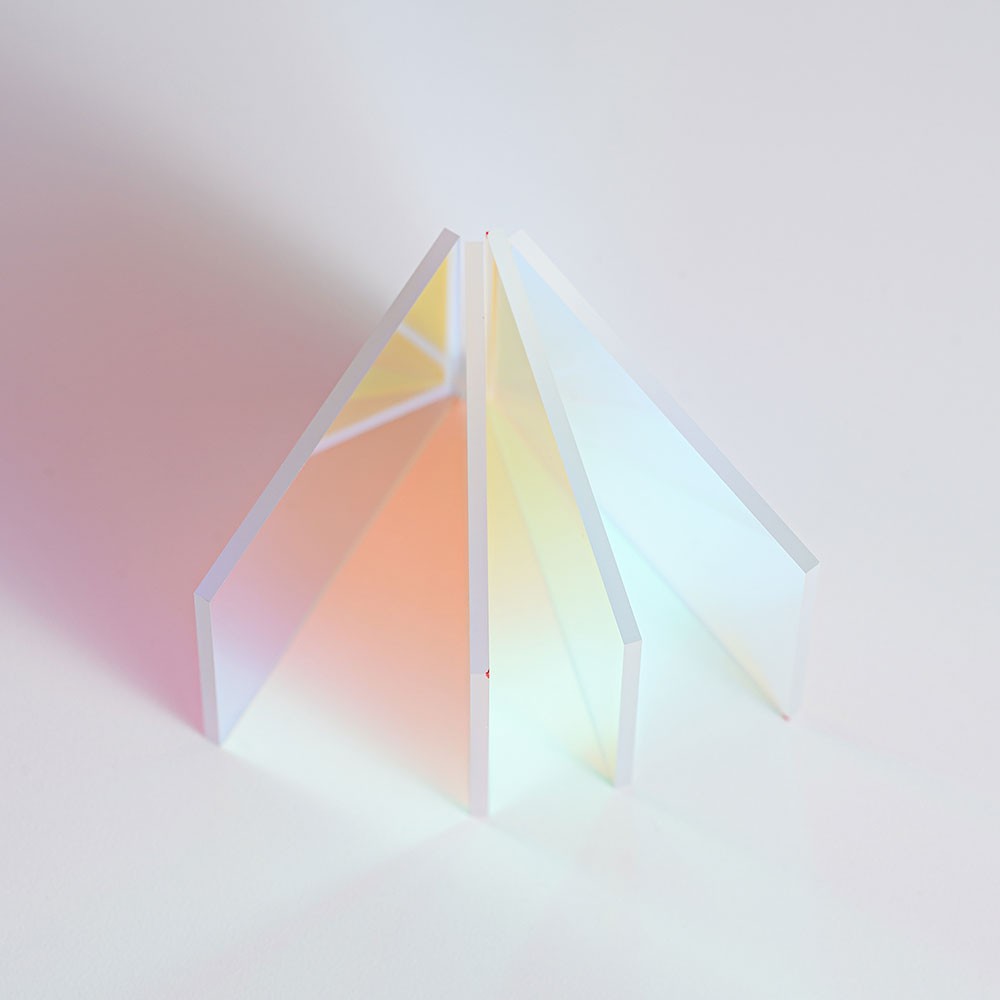

（LP560長波通濾光片-原創圖）

長通濾光片(LPF)/短通濾光片(SPF)：

核心結構為截止膜堆（通常是高反射膜堆）。

利用多層高反射膜堆的反射帶邊緣作為截止邊。

設計目標波長位于反射帶邊緣。

需要漸變層或特殊設計來優化通帶透過率和截止陡度。

陷波濾光片：

結構與帶通類似，但目標是阻擋一個窄帶（陷波），而讓其他光透過。

在阻帶（陷波）位置實現高反射（低透過）。

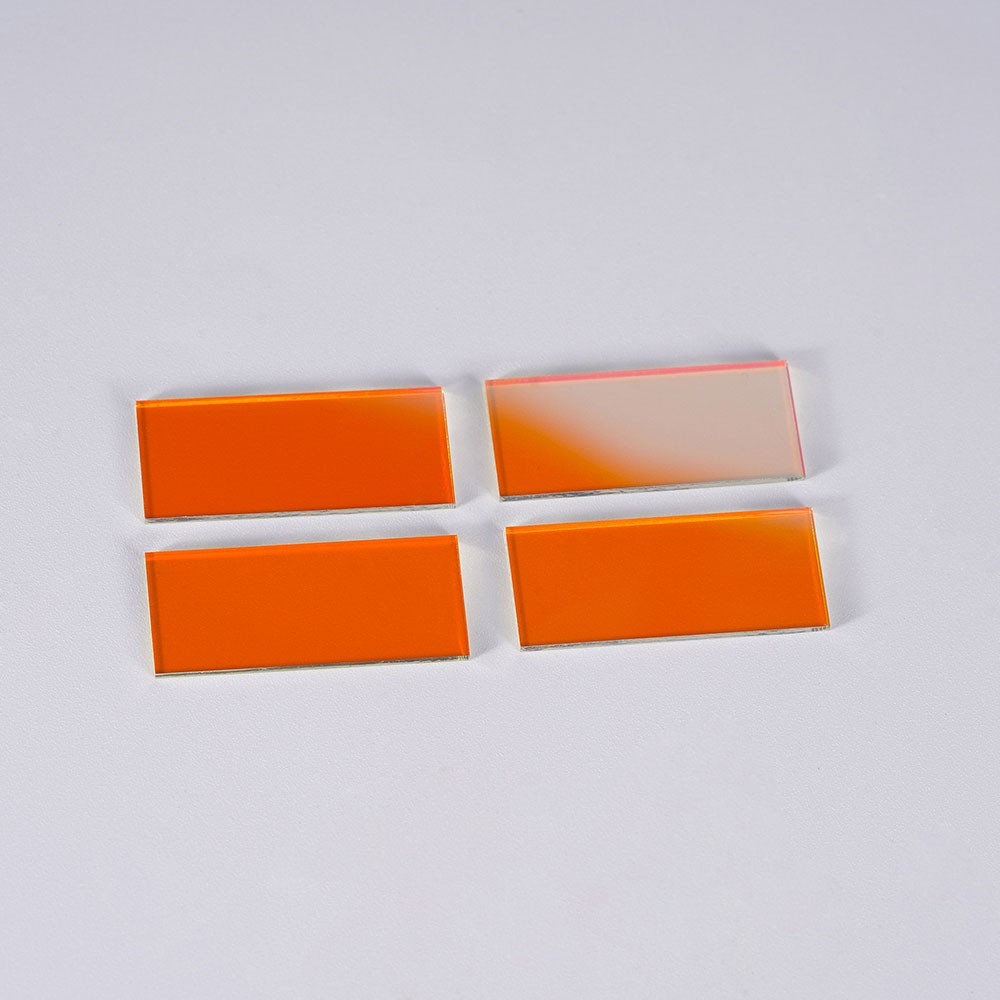

（680陷波濾光片-原創圖）

四、超越設計的實際影響因素

入射角度：光斜入射時，有效光學厚度減小，導致整個光譜特征向短波方向移動（藍移）。角度越大，偏移越顯著。設計時必須考慮使用角度。

偏振：斜入射時，S偏振光和P偏振光在薄膜中的行為不同，可能導致透過率曲線分裂。需要設計非偏振濾光片或考慮偏振影響。

溫度：膜層材料和基底的折射率、厚度會隨溫度變化，引起中心波長漂移（通常向長波方向，即紅移）。

基底質量：基底本身的透過率、表面平整度和清潔度是濾光片最終性能的基礎?；孜諘拗普w最大透過率。

濾光片的透過率曲線是其膜層系統的直接“指紋”。每一層薄膜的厚度、折射率、層數以及它們之間的組合結構，都通過精妙的光干涉效應，精細地雕刻著最終的光譜響應。從基礎的單層減反膜到復雜的超窄帶多腔濾光片，膜層設計是光學薄膜技術的核心。理解膜厚決定波長定位、折射率差影響反射與陡度、層數復雜度提升性能極限、以及制造工藝和環境影響實際表現這四大關系，是掌握濾光片性能奧秘、進行有效選型和應用的關鍵。濾光片的發展，正是人類利用薄膜精確操控光線的藝術與科學的完美結合。

附錄：濾光片膜層特性與透過率關系核心要點速查表
